单管反激电源完整笔记：TL431反馈、UC3842控制与RCD吸收

第一章 TL431 + PC817 隔离反馈电路

这是一个非常经典的 TL431 + PC817 隔离式反馈电路。在反激电源设计（比如常见的 12V 开关电源）中，这个电路几乎是标配，面试或者实际调试时也是被问得最多的核心部分。

为了方便你在平板上清晰阅读，我为你梳理成了文字和列表的形式，不使用表格排版。

我们可以把这个电路拆解成以下几个关键部分来分析：

1. 输出电压采样与设定

电路的最右侧是负责感知输出电压大小的采样网络。

核心器件：分压电阻 R11 (20K)，以及下偏置电阻 R18 (5.1K) 和可调电位器 RP1 (500R)。

工作原理：TL431 (U7) 的第 1 脚是参考极（Reference），它内部有一个精准的 2.5V 基准电压。稳态时，分压网络必须让这一点维持在 2.5V。

电压计算：我们可以推导一下这个电路的输出电压范围：

$$ V_{OUT} = 2.5 \times \left(1 + \frac{R11}{R18 + RP1}\right) $$

当 RP1 调到 0 欧姆时：$V_{OUT} = 2.5 \times (1 + \frac{20}{5.1}) \approx 12.3V$
当 RP1 调到最大 500 欧姆时：$V_{OUT} = 2.5 \times (1 + \frac{20}{5.6}) \approx 11.4V$
结论：这个电路的设计目标就是精准输出 12V 直流电，RP1 用于在实际测试时微调补偿电阻误差带来的电压偏差。

2. 负反馈控制逻辑

当输出电压发生波动时，这个电路是如何将信号传递给初级侧的 PWM 控制芯片（比如 UC3843）的呢？

电压升高时：如果 VOUT 偏高，分压后送入 TL431 第 1 脚的电压也会高于 2.5V。
TL431 导通：TL431 内部相当于一个误差放大器，发现电压高了，就会让其第 3 脚（阴极）到第 2 脚（阳极，接地）拉取更多的电流。
光耦发光增强：电流流过光耦 PC817 (U5) 内部的发光二极管，二极管发光变强。
初级侧响应：光耦初级侧的光敏三极管接收到更强的光，导通程度加深。VREF（通常是初级控制芯片提供的 5V 参考电压）通过三极管流向 R17 的电流增大，导致 R17 上的电压升高。
占空比减小：这个升高的电压通过 R15 送入初级 PWM 芯片的 FB 引脚。芯片内部逻辑检测到 FB 电压升高，就会减小开关管的占空比，从而降低输出功率，最终把 VOUT 拉回到 12V，形成完美的闭环控制。

3. 关键辅助元器件的作用

这部分是面试官最喜欢深挖的“细节坑”，很多初学者只知道抄原理图，却不知道这些阻容的作用：

R9 (270R) – 光耦限流电阻：限制流过 PC817 内部发光二极管的电流，同时它也决定了整个反馈环路的直流增益（Gain）。如果这个阻值选得太大，光耦电流不够，反馈会变迟钝；选得太小，可能烧坏光耦或导致环路极度敏感。
R14 (1k) – TL431 偏置电阻：这是一个非常容易被忽略的元件。TL431 正常工作需要至少 1mA 的维持电流（Cathode Current）。在光耦快截止（发光很弱）的时候，流过光耦的电流可能小于 1mA，这时候 R14 就能提供一个旁路通路，保证 TL431 始终处于激活状态。
C13 (0.1uF) – 环路补偿电容：连接在 TL431 的阴极和参考极之间。这构成了一个经典的 Type-I（一型）积分补偿器。它的作用是让高频反馈信号衰减，降低系统响应速度，防止电源在特定负载下发生震荡（啸叫）。
R15 (1k) & C14 (1nF) – 初级 RC 滤波：开关电源内部有很强的电磁干扰（开关噪声）。在信号进入敏感的 FB 引脚前，通过这个低通滤波器可以滤除高频毛刺，防止控制芯片误动作。

这个电路虽然元件不多，但包含了电源设计中非常核心的“环路控制”与“隔离反馈”思想。

在实际调试中，如果电源出现空载啸叫或者带载不稳，往往需要回到 C13、R9 和光耦工作点上检查环路增益与补偿裕量。

第二章 UC3842/UC3843 控制电路

这张图展示的是反激电源的“大脑”——UC3842 控制电路。你的简历上写的是 UC3843，这里图上标的是 UC3842，它们属于同一个系列（UC384x系列），内部逻辑几乎完全一样，最大的区别在于启动电压和关闭电压的阈值（UVLO）不同（3842 适合离线式市电输入，启动电压 16V；3843 适合低压直流输入，启动电压 8.4V）。在面试中，它们的原理是可以互通作答的。

UC3842/3843 是一款经典的峰值电流模式 PWM 控制器。我们可以顺着这张原理图的引脚，把你面试中必须要掌握的知识点梳理出来（为了方便你在平板上阅读，我们继续采用列表形式）：

1. 电源与启动引脚

7脚 (VCC) & 5脚 (GROUND)：这是芯片的电源引脚。
启动电阻 U19 (100kΩ)：这是一个非常经典的启动电路。高压直流母线通过这个 100kΩ 的电阻给 VCC 引脚上的电容充电。90~264Vac 输入时，母线峰值约为 127~373V。
面试常考点：为什么不一直用高压通过启动电阻供电？
答案：因为压降太大，会导致电阻发热严重且效率极低。所以启动电阻只负责“开机点火”，一旦芯片开始输出 PWM（6脚），变压器工作，就会由变压器的辅助绕组接管给 VCC 供电，此时启动电阻的作用就微乎其微了。

2. 频率设定引脚

8脚 (VREF)：芯片内部产生的一个极其精准的 5V 参考电压。它不仅给内部电路供电，也用来给外部的振荡电容充电。
4脚 (RT/CT)：决定芯片工作频率的引脚。
工作机制：外接的电阻 R10 (8.87K) 和电容 C16 (2.2nF) 构成了振荡网络。VREF 通过 R10 给 C16 充电，当电容电压充到一定值，内部电路使其快速放电，周而复始产生锯齿波。芯片的开关频率就是由这两个元件的数值决定的。

3. 电压反馈与补偿

这是电源稳压的关键，承接了你上一张图里光耦传过来的信号。外围只有 2 脚、1 脚和一组补偿阻容，但真正决定“稳压精度”和“限流点”的，是芯片内部那条双环信号链：电压外环算出这一周期允许多大的峰值电流，电流内环负责把它执行掉。

2脚 (VFB) – 电压反馈输入：接收来自副边反馈的电压信号（即图中的 FB 标签）。它接的是内部误差放大器的反相端，同相端在芯片内部固定接 2.5V 基准，所以稳态时 2 脚必须被反馈网络压在 2.5V 附近。
1脚 (COMP) – 误差放大器输出 / 补偿：误差放大器的输出端，也是整个电压环的“指令出口”。注意它输出的不是占空比，而是峰值电流指令，这一点拆开内部框图就一目了然。
补偿网络 R12 (1k) 与 C12 (10nF)：两者并联后跨接在 1 脚和 2 脚之间，和副边的 C13 一起完成电压环补偿。C13 负责低频积分，把直流增益做高以保证稳态精度；R12 与 C12 并联后在 $1/(2\pi R_{12}C_{12})\approx15.9\text{ kHz}$ 处给出一只极点，压掉高频增益，减小开关噪声对 COMP 的干扰。

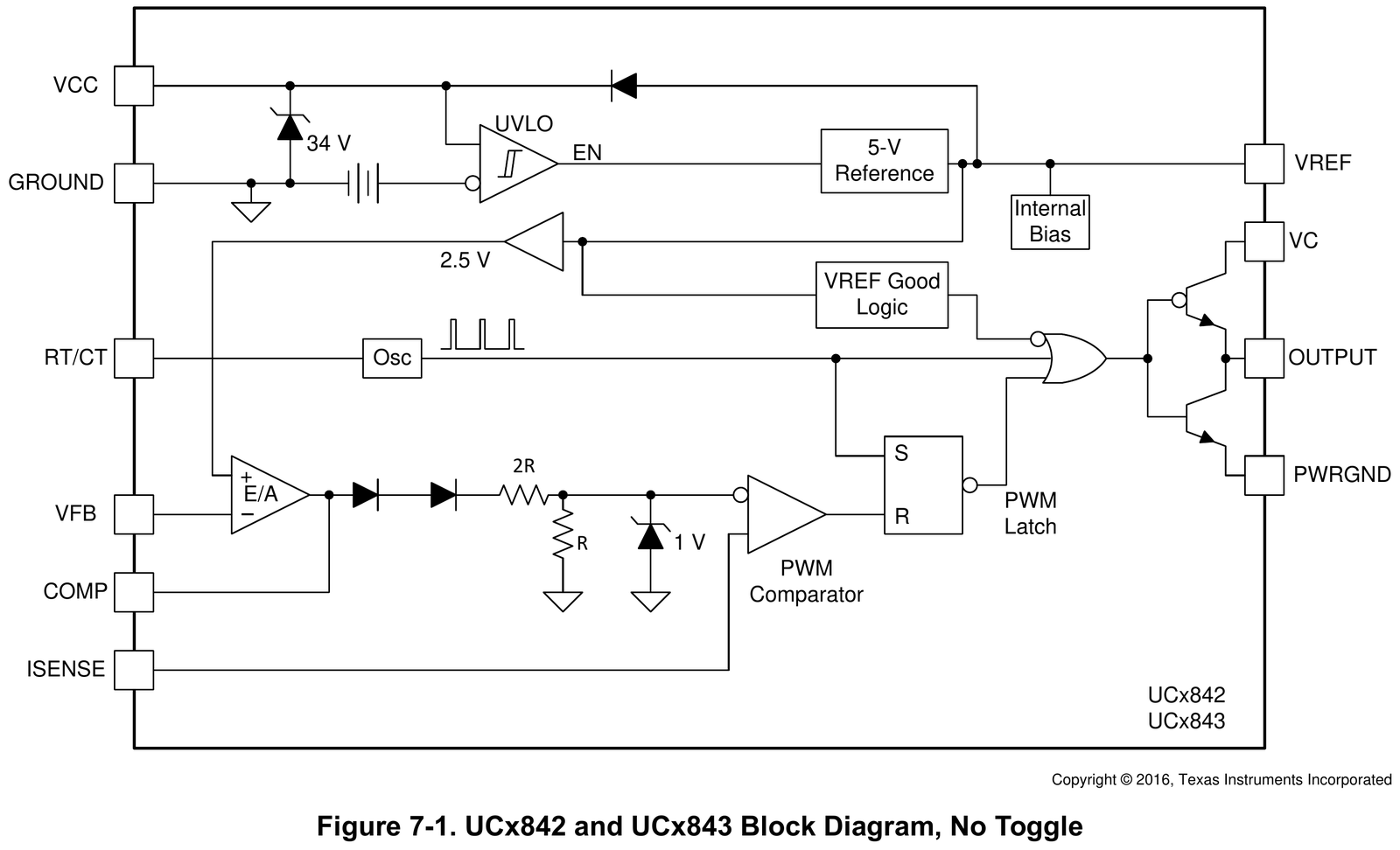

UC3842 内部框图 — UCx842/UCx843 内部框图：误差放大器 → 1.4V 偏置 → 3:1 分压 → 1.0V 钳位 → PWM 比较器 → RS 锁存器（图源：TI SLUS223 Figure 7-1）

电压外环：误差放大器（E/A）

位置：图左下方。反相输入端接 Pin 2 (VFB)，同相端接芯片内部固定的 2.50V 基准源，输出端连到 Pin 1 (COMP)。

动作：采样输出电压。当输出电压偏低时，分压后的 VFB 低于 2.5V，误差放大器输出高电平，把 COMP 电位拉高，代表系统需要更大的能量输出；输出电压偏高时则相反，COMP 被拉低，要求减小能量。

有两个细节容易被忽略：

2 脚不是理想高阻输入。手册给出的 E/A 输入偏置电流最大 −2µA（UC384x，25℃），它流过 R15、R12 这类外接电阻会形成直流误差。按本项目 1kΩ 量级只有毫伏级偏差，但如果把反馈电阻取到几百 kΩ，这个电流就会明显拉偏工作点。
限制电压环带宽的不是 E/A 本身。它的直流增益约 90dB、单位增益带宽 1MHz，真正拖慢环路的是光耦的传输延迟、C13 的积分和输出电容。

内外环的交汇点：1.4V 偏置、3:1 分压与 1.0V 钳位

这是整张图信息量最大的一段：COMP 从 1 脚出来以后并没有直接送进比较器，而是先经过两个串联二极管、2R 与 R 组成的 3:1 分压，再并上一只 1.0V 稳压管，最后才接到 PWM 比较器的反相端。

$$ V_{\text{th}} = \min\left( \frac{V_{\text{comp}}-1.4\text{V}}{3},\ 1.0\text{V} \right) $$

三个元件各解决一个问题：

两个二极管（约 1.4V 压降）：当负载极轻、COMP 因运放饱和降到 1.4V 以下时，减掉 1.4V 后阈值变成负值；时钟刚把锁存器置位、3 脚还在 0V 时，比较器就已经满足复位条件，脉冲刚出来就被立刻关掉，等效 0% 占空比。没有这两只二极管，COMP 最低也有零点几伏，轻载时关不死。
3:1 分压（2R 与 R）：把 COMP 端较大的动态范围压缩到比较器能接受的小信号区间。它还有一个实际好处：阈值被压到 1V 量级后，同样的峰值电流只需要更小的采样电阻，$I^2R$ 损耗按比例下降。
1.0V 稳压管钳位：无论 COMP 被拉得多高，送进比较器的阈值绝对不超过 1.0V，在硬件上实现了逐周期峰值电流限制。这条钳位就是“电流环接管”的物理边界，后文讲两环配合时会反复用到。

代入本项目（$R_8=0.2\Omega$、$I_{pk}=1.86\text{A}$），三个数可以直接算出来：

物理量	计算式	结果
满载时 COMP 电压	$1.86\times3\times0.2+1.4$	2.52 V
满载时 3 脚电压	$1.86\times0.2$	0.372 V
硬件限流点（3 脚到 1V）	$1.0/0.2$	5 A

也就是说，COMP 的有效行程只有 1.4V～4.4V：低于 1.4V 不出脉冲；高于 4.4V 之后，3 脚已经被钳在 1V，再抬高 COMP 也不会增加电流。本项目满载工作点 2.52V 正好落在中间偏下，往上还有约 1V 的调节余量。

电流内环：比较器与 RS 锁存器

位置：图中下方。PWM 比较器的反相端接上面算出的阈值 $V_{\text{th}}$，同相端接 Pin 3 (ISENSE)。

一个周期只有两个动作：

置位（Set）：OSC 在每个周期开始时发出一个时钟脉冲，把右侧的 PWM 锁存器（RS 触发器）置位，输出高电平，MOSFET 开通。
复位（Reset）：开关管导通后，原边电流线性上升，在采样电阻 R8 上产生的电压送入 3 脚；一旦这个电压触到阈值 $V_{\text{th}}$，比较器翻转，把锁存器复位，输出立刻拉低，MOSFET 关断。

锁存器不是多余的：它保证一个周期只开通一次。即使 CS 上有尖峰回勾、比较器来回翻转，锁存器也不会让输出在同一周期内二次置位；下一次置位必须等下一个时钟。

这也解释了电流环为什么“快”：它不积分、不记忆历史，每个周期都从零重新比较，延迟只有一个比较器加一级门电路的传播时间。代价是它只认峰值、不认平均值——CCM 下真实的平均电流是 $I_{pk}-\Delta I/2$，轻载进入 DCM 后这个关系还会变，所以“电流环稳”不等于“输出电流准”。3 脚上的 RC 滤波和开通瞬间的尖峰，放到下一节展开。

两个环怎么配合

把上面三段连起来，双环的分工其实只有一句话：

电压环输出的是“这一周期允许多大的峰值电流”，电流环负责在这个周期里把电流顶到那个值。占空比是电流环“追电流”追出来的结果，不是电压环直接算出来的。

由此还能推出几个工程上很好用的结论：

输入电压跳变时 COMP 几乎不动，占空比自动变化。输入电压一变，电感电流的斜率立刻变，达到同一个阈值所需的时间自然就变了，这就是峰值电流模式自带的前馈效果。
负载跳变只能靠电压环慢慢补。负载一加，先是输出电容顶住，VFB 掉下去，COMP 才一个周期一个周期往上爬，恢复时间在毫秒级。
两个环的带宽必须拉开。电流环在一个开关周期内动作；电压环的穿越频率通常压在开关频率的 1/30 以下（本项目 65kHz，对应 2kHz 以内）。如果补偿做得太猛，让电压环带宽逼近开关频率，两个环就会互相抢控制权，表现为占空比抖动、次谐波振荡和音频啸叫。

面试常考点

这组阻容是干什么的？ 稳定控制环路，防止电源输出发生低频振荡。当你发现电源在某个负载下输出不稳时，往往需要调整这两个参数。
COMP 为什么要先减 1.4V、再除以 3、最后还要 1V 钳位？ 减 1.4V 是为了能真正关断（0% 占空比）；除以 3 是把 COMP 的动态范围压缩到采样电阻能接受的 1V 量级；1V 钳位是硬件逐周期限流。
COMP 电压和峰值电流是什么关系？ 线性关系（有一个 1.4V 的偏置），斜率 $1/(3R_8)$。本项目 $R_8=0.2\Omega$，即 1.67A/V。
把 R8 从 0.2Ω 改成 0.4Ω 会怎样？ 限流点从 5A 降到 2.5A，但同样的峰值电流下 CS 电压翻倍、采样电阻损耗也翻倍，CS 上的开通尖峰更容易顶到阈值。限流点和采样损耗是一对矛盾。

4. 电流采样与保护

这是 UC3842 作为“电流模式”控制器的核心特色，也是它比单纯的“电压模式”芯片优秀的地方。

3脚 (ISENSE) – 电流采样输入：连接到主功率开关管（MOSFET）源极的采样电阻上（通过图中的 IS 标签）。它实时监测流过变压器原边和开关管的电流。一旦电流过大（引脚电压达到 1V），芯片会立刻关闭当个周期的 PWM 脉冲，这就是逐周期限流保护。
RC 滤波 R16 (1k) 与 C15 (470pF)：R16 串联在 IS 到 3 脚之间，C15 接在 3 脚附近，本质上是一个电流采样低通滤波器。它的时间常数约为：

$$ \tau \approx R16 \times C15 = 1\text{ k}\Omega \times 470\text{ pF} \approx 0.47\ \mu\text{s} $$

对应转折频率约为 340 kHz。严格说，它不能直接等同于“固定时间的前沿消隐（LEB）”：真正的 LEB 通常是在开关管开通后，用一个固定时间窗暂时封锁电流比较器；这里的 RC 只能把窄脉冲积分、削幅并延迟，并不能把持续较长时间的真实过流硬屏蔽掉。因此，它可以承担“抑制开通前沿尖峰”的任务，但把 RC 滤波和 LEB 完全画等号并不严谨。 面试高频考点：为什么 3 脚会在开通瞬间出现尖峰？

R8 上的电压并不只代表“原边磁化电流 × R8”，而是真实电流突变、器件恢复、寄生电容位移电流以及采样回路寄生参数共同作用的结果。至少包括以下几类：

MOSFET 结电容放电：MOSFET 关断时，$C_{oss}$（包括 $C_{ds}$、$C_{gd}$ 等）被充到较高电压；开通瞬间，漏源电压快速下降，这些电荷通过沟道和源极回路释放，形成窄而陡的电流尖峰。若漏源电压下冲后继续与漏感、结电容振铃，还会叠加一段高频振荡。
RCD 钳位二极管的反向恢复：上一关断期 D3 曾经正向导通；本周期 MOSFET 一开通，D3 被反偏。如果它的 $t_{rr}$ 不够短，就会从钳位电容中抽出反向恢复电流。该电流经过初级绕组和 MOSFET，同样会叠加到采样电阻上。反激中这一项往往比副边二极管的恢复更值得警惕，详见第十章。
副边整流二极管的反向恢复：这一项只在 CCM 且开通时副边二极管仍有正向电流时明显；如果是 DCM，副边二极管在下一周期开通前已经截止，就不存在传统意义上的反向恢复。并且本项目 D1 采用 SBR20U100CT 肖特基二极管，少数载流子存储很小，因此不能把“副边二极管反向恢复”当作这个电路的主要普遍原因。肖特基的结电容充放电仍可能贡献很窄的位移电流脉冲。
变压器与 PCB 的寄生电容：原副边绕组电容、匝间/层间电容、MOSFET 漏极节点对地电容以及副边二极管结电容，在 Drain 电压快速变化时都会产生位移电流。其中一部分经功率地、Y 电容或控制地回路返回，可能叠加到 CS 端。
栅极驱动电流与源极/地回路寄生电感：栅极开通电流需要经 MOSFET 源极返回；采样电阻、源极引线和芯片地之间的寄生电感会产生 $L\,di/dt$。因此 CS 端看到的电压近似包含

$$ v_{CS} \approx R_{cs}i + L_{source}\frac{di}{dt} + L_{gnd}\frac{di}{dt} + v_{CM} + \cdots $$

其中一部分是真实流过 R8 的电流，另一部分可能只是采样回路上的感应电压或共模干扰。若采样地不是从 R8 两端单独 Kelvin 引出，功率地电流和栅极驱动电流也会制造尖峰。

结论：RC 滤波器的作用不是让尖峰在物理上消失，而是让这个窄脉冲来不及把 3 脚推过比较阈值。若增大 RC 后仍误触发，应先检查 R16/C15 的参数、Rg、D3 的 $t_{rr}$、MOSFET 结电容、功率回路面积以及 Kelvin 采样，不能只靠盲目加大电容解决。RC 过大还会延迟真实电流信号，造成峰值电流超标和电流环响应变慢。

5. 驱动输出

6脚 (OUTPUT) – PWM 输出：输出高低电平，通过图中的 PWM 标签去驱动外部功率 MOSFET 的栅极（Gate）。

总结一下面试官最看重的几个核心概念：

双环控制机制：UC3842 包含一个“外环（电压环，1/2脚）”负责稳压，和一个“内环（电流环，3脚）”负责快速响应负载变化并提供过流保护。
前端尖峰抑制：R16 和 C15 用来削弱 MOSFET 结电容放电、RCD/副边二极管恢复、寄生电容位移电流以及采样回路 $L\,di/dt$ 造成的开通前沿尖峰；它本质上是 RC 低通，不能与固定时间的 LEB 完全等同。
启动机制：启动电阻点火 + 辅助绕组持续供电的接力过程。

面试追问：次谐波震荡与斜坡补偿

1. 次谐波震荡是什么？

在峰值电流模式控制中，每个周期由电流采样信号碰到 COMP 给出的电流阈值后关断开关管。这个逻辑很直观，但在连续电流模式(CCM)下，如果占空比超过 50%，微小扰动可能不会在下一个周期衰减，反而表现为一长一短交替的 PWM 脉冲，这就是次谐波震荡。

面试时可以这样说：它不是普通的 LC 输出震荡，而是电流内环采样造成的周期倍化现象。最典型波形是开关节点或电流波形出现“宽窄脉冲交替”。

2. 解决办法有哪些？

加入斜坡补偿：在电流采样信号或电流比较基准上叠加一个人工斜坡，这是峰值电流模式最常用的做法。
限制最大占空比：让最坏工况下 $D_{max}<0.5$，可以从根源上避开这个风险，但会牺牲输入电压范围或变压器匝比自由度。
改用平均电流模式或电压模式：平均电流模式不依赖单个周期的峰值采样，抗次谐波问题更好，但补偿设计更复杂。
优化电流采样网络：前沿消隐和 RC 滤波不能过度，否则会引入延迟；采样噪声太大也会让 PWM 抖动。
留足磁件余量：变压器接近饱和时，电感量下降，电流斜率突变，容易把电流环推入异常状态。

3. 为什么斜坡补偿有效？

峰值电流模式本质上是在每个周期比较“电流上升斜率”和“关断后的电流下降斜率”。当 $D>0.5$ 时，关断段太短，上一周期的电流误差不容易被消掉。

斜坡补偿等于给比较器人为增加一个稳定的斜率，使电流阈值不再是水平线。这样一来，某个周期过早或过晚关断造成的误差，会在后续周期按比例衰减，而不是继续放大。工程上常见经验是：人工斜坡至少取电感电流下降斜率折算到采样端的一半；具体数值要按控制器数据手册和采样增益计算。

4. 加入斜坡补偿后，占空比就可以大于 50% 吗？

从电流内环稳定性角度，可以。很多控制器就是靠内部或外部斜坡补偿，让峰值电流模式在 $D>0.5$ 时仍能稳定工作。

但它不代表反激可以随意拉高占空比。反激还受 MOSFET 耐压、反射电压、漏感尖峰、变压器复位、RCD 损耗、热设计、右半平面零点、芯片最大占空比和逐周期限流阈值限制。斜坡补偿只是解决电流内环的次谐波问题，不是解决所有功率级约束。

5. 为什么 Boost 可以跑在大于 50% 的占空比下？

理想连续电流 Boost 的关系是：

$$ V_o = \frac{V_{in}}{1-D} $$

所以 $D>0.5$ 只是表示升压比大于 2，并不存在反激变压器那种“必须在关断时间内完成去磁复位”的限制。需要注意的是：如果 Boost 也采用峰值电流模式，并且工作在连续电流模式，$D>0.5$ 时同样需要斜坡补偿；Boost 能高占空比运行，不等于它没有电流环稳定性问题。

基于这个芯片理解“峰值电流模式控制”，重点就是抓住两个动作：振荡器置位使 MOSFET 导通，电流采样达到 COMP 阈值后立即关断。

第三章主功率转换电路

这就是你简历中 12V/5A 项目的“心脏”——主功率转换电路。对于初学者来说，反激电源的本质往往让人觉得有些绕，但只要你记住一句话：“反激电源本质上是一个带隔离的、能够先储能后释能的电感”，一切就豁然开朗了。

在硬件面试中，面试官不仅会让你对着这张图讲原理，还会考察你对各个元器件选型背后的思考。我们顺着能量流动的方向，为你拆解这六个核心模块：

1. 交流输入与高压母线

器件：D2 (GBJ3510 整流桥) 和 C5 (180uF/450V 电解电容)。
工作原理：90~264Vac 市电经过整流桥 D2 变成脉动直流，再由大电容 C5 滤波，形成高压直流母线。母线峰值范围约为 127~373V。
面试踩分点：宽压输入通常按 2~3μF/W 估算母线电容。这个 60W 电源使用 180uF，在 90Vac 满载时最低母线电压约为 107V。

2. RCD 吸收电路

先明确一点：RCD 主要吸收漏感能量，但不是只处理“漏感那一下”。当钳位电压高于反射电压 $V_{or}$ 时，D3 导通期间还会额外抽取一部分原边能量。因此，RCD 的总损耗不能只按 $\frac{1}{2}L_{lk}I_{pk}^2$ 估算，后文第十章会给出完整计算。

器件：D3 (FR107 快恢复二极管)、C2 (330pF/1kV 吸收电容)、R18 (图中标为 U18，功能上对应 100kΩ 泄放电阻)。
工作过程：MOSFET 关断后，励磁能量大部分通过副边释放，但漏感能量不能立刻传给副边，会先把 Drain 电压迅速抬高。D3 导通后，这部分能量被送入 C2，避免 Drain 电压继续失控；随后 C2 再通过 R18 放电，把能量变成热量耗散，为下一个周期重新腾出吸收能力。
面试踩分点：D3 必须使用快恢复或超快恢复二极管。普通整流管（如 1N4007）的 $t_{rr}$ 太长，下个周期 MOSFET 开通时结内电荷还没有恢复，会形成很大的反向恢复电流，并叠加到初级电流和 CS 采样上，可能造成器件过热、误触发保护甚至损坏。

C2 增大或减小会怎样？

C2 增大：
钳位电压上升量近似满足 $\Delta V_{clamp}\approx E_{lk}/(C_2V_{clamp})$，所以 C2 越大，同样的漏感能量造成的电压抬升越小，Vds 峰值和高频振铃更容易压住。
钳位电压更平稳，D3 和 R18 承受的电压纹波、电流变化率更小，EMI 通常也更平和。
代价是启动或输入、负载突变时建立变慢，电容体积、成本和储能增大。
它不会消除 RCD 损耗。每个周期的漏感能量最终仍主要由 R18 消耗，C2 只是暂时存储和搬运能量；不能靠无限增大 C2 来代替合理的 R18 和更低的漏感。
C2 减小：
动态响应快、体积和储能小，但关断时的钳位电压纹波会明显增大。
太小会让 C2 电压迅速抬高，D3 虽然仍在导通，但已经无法把 Drain 电压压在合理范围，MOSFET 的 Vds 应力和 EMI 都会变差。
330pF 是否合适必须结合实测漏感判断。以 4μH、峰值电流 1.86A 为例，单周期漏感能量约为 6.9μJ；330pF 在高钳位电压下只能吸收有限电荷，纹波会很大。若漏感接近 12.6μH，330pF 更不足以单独承担吸收任务。

R18 增大或减小会怎样？

R18 增大：
放电变慢，C2 上的平均电压会被推高，MOSFET 的 $V_{DS}=V_{dc}+V_{clamp}$ 增大，耐压裕量被吃掉。
如果 R18 过大，C2 可能来不及在下一个周期前恢复，电压逐周期抬高，最后 RCD 失去有效钳位能力。
电阻变大不等于功耗自动变小。同样的漏感能量需要被耗散，R18 增大后往往是通过抬高自身和 C2 的电压来维持能量平衡；钳位电压越高，还会额外吸收更多主功率路径能量，所以不能把增大 R18 当作降低发热的万能办法。
R18 减小：
放电更快，平均钳位电压更低，Vds 峰值更容易控制。
但流过 R18 的电流和它的功耗增大；如果钳位电压压得接近 $V_{or}$，RCD 会在每个开关周期更多地旁路本来应传给副边的能量，效率下降、电阻发热加剧。
R18 的功率额定值要按最坏输入电压、满载和最大漏感工况计算，并留出至少约两倍降额，不能只按平均工况估算。

R18 和 C2 要一起看

R18 主要决定平均钳位电压和泄放功率，C2 主要决定电压纹波、尖峰高度和动态响应，两者不能孤立调整。
$RC$ 时间常数决定 C2 的恢复速度：太小会在每个周期被放空，钳位能力不稳定；太大则启动和负载突变后恢复很慢。工程上一般让它相对开关周期有足够裕量，再结合实测 Vds 微调。
图中是 $330\text{ pF}$ 与 $100\text{ k}\Omega$，时间常数约为 $33\ \mu\text{s}$，在 65kHz 下约为 2.1 个开关周期；后文设计示例中的 $22\text{ nF}$ 与 $6.8\text{ k}\Omega$ 时间常数约为 $150\ \mu\text{s}$，更偏向平滑钳位。两种取值反映的是不同实测漏感、目标钳位电压和损耗预算，不能脱离测量结果直接照抄。

实机怎么调？

在最高输入电压、满载条件下测 MOSFET 的 Vds、C2 两端电压和 R18 温升，先确认最大耐压和热裕量。
Vds 尖峰过高时，先核对实测漏感和 R18 的平均钳位电压；R18 用来控制平均钳位和泄放能力，C2 用来控制尖峰和纹波，不要只加大其中一个。
R18 过热时，检查是否把钳位电压压得过低；适当增大 R18 可以减轻吸收，但必须同步监控 Vds，防止电压应力转移给 MOSFET。
C2 增大后 Vds 仍压不住，说明漏感能量、功率回路寄生参数或变压器结构本身有问题，应优先降低漏感，而不是无限堆大高压电容。
D3 选择在恢复速度、钳位效果和 EMI 之间折中。FR107 适合作为通用起点；如果反向恢复尖峰明显，可改用更快的超快恢复管，但要同步检查 Drain 振铃是否恶化。

3. 主开关逻辑与电流采样

器件：Q1 (IPA90R 高压 MOSFET)、R6 (22R 驱动电阻)、R7 (10k 下拉电阻)、R8 (0.2R/2W 采样电阻)。
工作原理：
PWM 信号通过 R6 控制 Q1 的导通与关断。R6 控制着开关管的导通速度，调大它能改善 EMI（电磁干扰），但会增加开关损耗，需要折中。
R7 是为了防止 PWM 悬空时，MOSFET 栅极积聚电荷导致误导通而烧毁。
当 Q1 导通时，初级电流线性增加，流过 R8 产生电压（送给上一张图里 UC3842 的 IS 引脚），实现逐周期电流保护。

4. 变压器与能量传递本质

器件：T2 (PQ2620 磁芯)。
工作原理 (重点关注同名端 – 黑点)：
Q1 导通时：VBUS 加在初级绕组 (1-3) 上。看同名端，1脚为正，那么副边 12脚也为正。但是，副边二极管 D1 接在 12脚，此时 D1 承受反向电压，处于截止状态。此时电能不能传给输出端，全变成磁能储存在变压器的气隙中。
Q1 关断时：根据电感电流不能突变的原理，初级绕组电压极性反转。副边 12脚变为负，10脚变为正。此时 D1 被正向偏置而导通，变压器里储存的磁能转化为电能，释放给次级负载。

5. 输出整流与滤波

器件：D1 (SBR20U100CT 肖特基二极管) 和 C20-C23 (四个 470uF 电解电容)。

工作原理：变压器释放出来的是高频脉冲电流，需要 D1 进行整流。然后通过庞大的电容阵列滤波，变成平滑的 12V 直流电。

面试踩分点：
为什么用肖特基二极管？

因为本项目输出为 12V，采用低压大电流整流。肖特基二极管的正向压降低于普通 PN 二极管，可以显著降低导通损耗和发热；同时它是多数载流子器件，没有传统 PN 结的少数载流子存储效应，反向恢复电荷很小。在 CCM 工况下，原边 MOSFET 开通时副边二极管需要迅速截止，低反向恢复电荷有助于减小反向恢复尖峰、开关损耗和 EMI。如果输出电压很高，则需要考虑硅肖特基耐压和反向漏电的限制，改用超快恢复二极管或 SiC 肖特基二极管。

为什么不用一个 2000uF 的大电容，而是用四个 470uF 并联？

这是为了降低等效串联电阻 (ESR)，ESR 越小，输出纹波就越小，而且多个电容并联散热更好，寿命更长。这直接呼应了你简历里“输出纹波控制在 100mV 以内”的成果。

6. 多路输出与交叉调整率

本图的主输出只有一路 12V，TL431 也只采样这一路，所以这个单路 12V 电源本身没有“主输出之间的交叉调整率”问题。但只要在同一个反激变压器上再增加一路输出，例如 12V + 5V、+15V / -15V，或把辅助绕组的电压拿去给外部负载，交叉调整率就会成为解释许多“奇怪波形”和“另一组电压跟着跑”的关键。

1. 什么是交叉调整率？

多路反激通常只有一路被 TL431、光耦闭环直接采样，称为受控输出；其余绕组只按匝比、整流压降和耦合状态“跟随”，称为非受控输出。当某一路负载变化、而另一路负载保持不变时，非受控输出的电压变化程度，就是交叉调整率。

交叉调整率：固定非受控输出负载，改变受控输出负载。这里测的是稳态平均值，负载突加、突卸造成的上冲和下冲应单独记为动态交叉调整表现。

$$ \delta_{\mathrm{cross}}= \frac{\max V_{\mathrm{unreg}}-\min V_{\mathrm{unreg}}} {V_{\mathrm{unreg,nom}}}\times100\% $$

线性调整率：负载不变，输入电压变化。

$$ \delta_{\mathrm{line}}= \frac{\max V_o-\min V_o} {V_{o,\mathrm{nom}}}\times100\% $$

负载调整率：输入电压不变，负载电流变化。

$$ \delta_{\mathrm{load}}= \frac{\max V_o-\min V_o} {V_{o,\mathrm{nom}}}\times100\% $$

$V_{\mathrm{unreg,nom}}$ 为非受控输出额定电压，$V_{o,\mathrm{nom}}$ 为被测输出额定电压。

2. 为什么反激的多路输出容易互相影响？

多路反激共用一份磁化能量，但退磁电流不会按匝比平均分配。谁先拿到电流，主要看副边到副边的漏感和输出回路走线电感。漏感小、回路短的支路先分到更多电流；如果它正好轻载，输出电容很快被充高，电压就“泵高”。

受控输出加重：TL431 经光耦改变 UC3842 的 COMP，提高电流阈值，每周期储能增加。其他输出可能一起升高，也可能因退磁时间和二极管导通顺序变化而偏低。
非受控输出加重：该路二极管导通更久，分走更多退磁电流，受控输出再由反馈拉回。
轻载或空载：二极管导通时间很短，输出电容长时间放电，平均值容易偏高，包络也会随另一路负载变化。

根因不是单一匝比，而是副副边漏感、走线电感、二极管压降和绕组电阻共同决定电流分配，而控制环只锁定一路。

3. 示波器上可能看到哪些“奇怪波形”？

非受控输出出现直流台阶或慢速包络变化，负载突变时伴随上冲、下冲。
整流二极管导通角改变，轻载支路提前截止，重载支路导通更久。
轻载支路输出电容呈“短促充电尖峰加较长放电斜坡”。
辅助 VCC 跟随主输出负载变化，裕量不足时触发欠压打嗝。

高频振铃主要来自漏感、寄生电容和 RCD，不是交叉调整率的第一根因。

4. 如何验证是不是交叉调整率？

输入电压覆盖最低、额定、最高，每路负载覆盖空载、轻载、额定、满载。最坏情况通常是一路空载，另一路满载。

等温度和各路输出稳定后记录平均值，同时观察整流二极管电流、COMP、辅助 VCC 和 MOSFET VDS。若改变 A 路负载后，B 路平均电压稳定跟着变化，而 A 路仍受控，就是交叉调整率；若所有输出一起低频摆动，先检查环路补偿。

5. 工程上怎样改善？

方法	作用	代价
减小副副边漏感和走线电感	从源头改善电流分配	变压器工艺更复杂
加预载或齐纳钳位	避免轻载支路泵高	预载耗电，齐纳仍有损耗
采用加权反馈	多路误差分散	每路单独精度下降
AC/DC-stacking 绕组	共地输出可显著改善调节	受电压排序和共地限制
增加 LDO 或 DC/DC	输出精度最可靠	成本、发热和效率损失
使用同步整流	轻载时可反向释放漏感能量	控制复杂，成本更高

优先处理变压器和副边回路。后级稳压最稳，但通常放在精度要求高、前面手段已经不够的场合。

7. 辅助供电电路

器件：变压器 5-6 绕组、D4 (1N4148W)、C17 (100uF)。
工作原理：这是给 UC3842 持续供电的辅助绕组。它和副边输出一样，在主开关管关断时由 D4 整流，给 C17 充电。

启动时，高压母线通过启动电阻给 VCC 电容充电。UC3842 的典型开启电压是 16V，达到后芯片开始输出 PWM，辅助绕组随后接管供电。如果辅助绕组在满载或低输入电压下供不上电，VCC 会继续下降；跌到典型 10V 后芯片关断，随后重新启动，表现就是打嗝。

辅助绕组电压随输出电压和负载变化，可以近似写成：

$$ V_{\mathrm{aux}}\approx \frac{N_{\mathrm{aux}}}{N_s}(V_o+V_D) $$

面试追问：工作原理、极性与占空比

1. 反激变换器的工作原理

反激的核心不是“普通变压器即时传能”，而是耦合电感先储能、再释放。

MOSFET 导通时：高压母线加在初级励磁电感上，初级电流线性上升，近似满足：

$$ \frac{di_p}{dt} \approx \frac{V_{dc}}{L_p} $$

此时副边整流二极管反偏，负载主要由输出电容供电，输入能量以磁能形式存到磁芯气隙中：

$$ E = \frac{1}{2}L_p I_{pk}^2 $$

MOSFET 关断时：励磁电流不能突变，绕组电压极性反转，副边二极管正偏导通，气隙中储存的能量释放到输出端。

2. 为什么关断时初级会变成下正上负？

以常见原边低边 MOSFET 结构为例：初级上端接高压母线，下端接 MOSFET 漏极。导通时，上端接近 $V_{dc}$，下端被 MOSFET 拉向热地，所以初级电压是“上正下负”。

关断瞬间，励磁电流仍想沿原方向流动。为了维持这个电流，初级绕组会自行反向建立电压，把 MOSFET 漏极节点抬高到高压母线以上。于是初级下端电位高于上端，表现为“下正上负”。这时 MOSFET 承受的电压近似为：

$$ V_{DS} \approx V_{dc} + V_{or} + V_{spike} $$

其中 $V_{or}$ 是副边输出折算回原边的反射电压，$V_{spike}$ 主要来自漏感尖峰。注意，图纸同名端、二极管方向不同，文字里的“上、下”可能会反过来；面试时要紧扣同名端和二极管导通方向来判断。

3. 反激 MOSFET 的 $V_{DS}$ 波形：DCM 与 CCM 的区别

观察反激的 $V_{DS}$ 波形，最关键不是只看尖峰多高，而是看关断后有没有“反射电压平台结束后的空闲谐振段”。实际示波器上，关断瞬间通常不是一个干净台阶，而是一串由漏感、MOSFET 输出电容和吸收网络共同决定的高频衰减振铃。

MOSFET 导通期间：开关管漏极被拉到热地附近，理想情况下 $V_{DS}$ 很低，实际会有导通压降和尖峰噪声。
MOSFET 刚关断瞬间：漏感电流无处释放，会在 $V_{dc}+V_{or}$ 平台上叠加尖峰，即 $V_{spike}$。随后尖峰会以高频振铃形式衰减到反射电压平台附近。RCD、TVS 或有源箝位主要处理的就是这个尖峰和振铃能量。
DCM 波形特征：副边电流降到零后，变压器励磁能量释放完毕，$V_{or}$ 平台消失，$V_{DS}$ 回到以 $V_{dc}$ 为中心的谐振波形。这一段常被称为 valley ringing，由励磁电感、MOSFET $C_{oss}$ 和绕组寄生电容谐振形成；准谐振反激会利用谷底开通来降低开关损耗。
CCM 波形特征：下一个周期到来前，副边电流还没有降到零，所以 $V_{DS}$ 会一直维持在 $V_{dc}+V_{or}$ 附近，下一次开通时从平台直接被拉低，没有明显的空闲谐振谷底。CCM 本身不等于异常，但环路补偿、电流模式稳定性和磁件裕量要求更高。
异常退磁不足：如果只是正常 CCM，伏秒仍然平衡，不会必然饱和；但如果关断伏秒长期小于导通伏秒，磁通会逐周期走偏，最终可能导致磁芯饱和，表现为原边电流斜率异常变陡、限流频繁触发、$V_{DS}$ 尖峰和温升明显上升。

4. 为什么传统反激占空比通常不大于 50%？

50% 不是反激的物理上限，而是常见的工程余量。主要卡在三处：

退磁时间：DCM 必须在关断阶段把能量放完。占空比太高会提前进入 CCM，退磁余量继续缩小时，磁通可能逐周期累积。
峰值电流模式稳定性：CCM 下 $D>0.5$ 容易发生次谐波振荡，需要足够的斜坡补偿。
环路和器件余量：CCM 的右半平面零点会限制环路带宽，低压输入、重载和负载突变时最明显。占空比过高还会压缩启动、掉电保持和瞬态响应余量。

常规离线反激把最大占空比放在 0.45 左右，主要是求稳。只要拓扑和器件允许，CCM 下做好斜坡补偿，$D>0.5$ 也可以工作。

5. 理论占空比 30%，实际会不会超过 40% 甚至 50%？

会。理论值通常是额定输入、额定负载和理想器件下的结果。实际闭环只要遇到下面这些情况，就会把占空比推高：

低线输入、母线纹波或掉电保持时，$V_{dc}$ 下降，必须增加占空比维持输出。
负载加重或瞬态过载时，控制环提高峰值电流和占空比。
二极管压降、绕组电阻、MOSFET 导通损耗和 RCD 损耗，都会让实际占空比高于理想计算。

最坏工况应按最低母线电压、满载和实际效率重新核算。90Vac 宽压设计通常把 $D_{max}$ 控制在 0.45~0.5，并确认峰值电流模式的斜坡补偿足够。

调试先看五组波形：MOSFET 的 $V_{DS}$、电流采样电压、辅助 VCC、输出纹波和 RCD 电容电压。多路输出再做交叉负载测试，同步记录非受控输出电压和整流二极管导通宽度。

第四章 Y 电容与共模噪声

Y 电容跨接在隔离两侧，用来给原副边之间的共模噪声提供一条低阻抗回流路径，目的不是消除输出纹波，而是避免噪声通过大地或电网形成大环路。

1. 噪声回路

变压器原副边之间存在寄生电容 $C_{ps}$。开关管漏极的高 $dv/dt$ 会通过它把共模电流耦合到副边。没有 Y 电容时，这部分电流只能经过机壳、大地和市电回路返回，环路大，EMI 容易超标。

加入 Y 电容后，最直接的回路是：

$$ \text{开关节点} \rightarrow C_{ps} \rightarrow \text{副边参考地} \rightarrow C_Y \rightarrow \text{原边热地} $$

回路越短、寄生电感越小，噪声越不容易跑到外部线缆上。

2. 接哪里

接法	实际效果
原边热地到副边参考地	回流路径直接，抑制共模噪声最有效，常规首选
原边正母线到副边正输出	回路还要经过输入电容、输出电容和各自走线，效果通常更差，还会把噪声带到输出正轨

原边一端尽量接在大电容负极或功率地星点，副边一端接输出电容的回流星点。不要随手接到芯片信号地或远端负载地。

“负极”只是单端输出的习惯说法，真正要接的是两侧各自的参考地。副边如果采用负压输出或其他参考结构，应接真正的副边参考节点。

通常只放一个跨接 Y 电容。正极对正极、负极对负极同时接，容易增加并联谐振和环流，除非 EMI 实测证明有必要。

3. 选型与布局

容量：Y 电容太小，共模抑制不足；太大，漏电流、体积和成本都会上升。通常从 1nF~4.7nF 范围开始调试，最终以传导和辐射 EMI 结果为准。
漏电流：跨接电容会形成从市电到副边的漏电流路径。副边接地、接机壳或可能被人体触碰时，必须核算漏电流。
器件选型：必须使用 Y1 或 Y2 安规电容，按工作电压、绝缘等级和脉冲要求选择，不能用普通陶瓷或薄膜电容代替。
PCB 布局：Y 电容两端走线尽量短、宽，回路面积小；跨接位置附近的爬电距离和电气间隙也要单独检查。

第五章 PCB 布局布线指南

离线反激直接接市电。布局顺序先保证隔离安全，再压小高频环路，最后处理接地、敏感信号和散热。

1. 安规与隔离

初级和次级必须清楚分开。光耦、Y 电容和变压器跨越隔离带，不能为了缩短走线破坏安全距离。

项目	常用设计起点
初次级电气间隙	至少 $4.0\text{ mm}$，最终按工作电压和绝缘等级确认
初次级爬电距离	宽压输入常用 $6.4\text{ mm}$ 或 $8.0\text{ mm}$
交流输入与高压直流走线	间距至少 $2.0\sim2.5\text{ mm}$

距离不够时，优先调整器件位置；仍然不够，再在初级和次级之间开槽、加挡墙或增加绝缘胶带。

2. 核心高频环路控制

环路面积越大，寄生电感越大，差模 EMI 和电压尖峰都会变差。下面三个环路要优先压小：

环路	主要路径	布局重点
初级开关环路	输入大电容正极 → 变压器初级 → MOSFET → 电流采样电阻 → 输入大电容负极	走线短而宽，大电容靠近变压器和采样电阻
次级整流环路	变压器次级 → 整流管 → 第一级输出电容 → 次级回地	输出电容紧靠整流管和变压器，铜皮足量
RCD 吸收环路	变压器初级 → 吸收二极管 → R、C → 变压器初级	紧贴变压器初级和 MOSFET 漏极，引线最短

3. 关键节点控制

MOSFET 漏极和次级整流管靠变压器的一端都属于高 $dV/dt$ 节点。铜皮可以满足散热，但不能无边界铺开，否则会增加对地寄生电容和共模噪声。

高 $dV/dt$ 节点下面不要走 FB、COMP、CS、VCC 等敏感线。需要更大散热面积时，优先使用内层铜、背面铜和散热片，不要简单扩大表层开关节点。

4. 接地策略

初级地分成功率地和控制地。功率地从输入大电容负极到电流采样电阻地端，承担大电流回流；控制地只服务 IC、旁路电容和反馈网络。

控制地先汇聚一点，再单独连到电流采样电阻靠大电容的一端。不能把 IC 地直接搭在功率回流铜皮中间，否则采样电压会叠加地弹噪声。

次级以最后一级输出电容的地端作为回地星点。TL431、分压电阻和反馈网络直接接这个点，不要让它们穿过大纹波输出电流的回流区域。

5. 控制 IC 周边信号线

电流采样：从采样电阻两端就近引出，形成 Kelvin 连接。RC 滤波放在 IC 的 CS 引脚和 GND 引脚旁边。
栅极驱动：驱动电阻和回流路径尽量短，回流直接回 IC 地。驱动环路大，容易引起栅极振铃和 MOSFET 误导通。
反馈和补偿：FB、COMP 远离漏极、变压器和高 $di/dt$ 走线。线路较长时两侧包地，但包地不能形成新的回流环路。

6. EMI 滤波器与 Y 电容

X 电容和共模电感放在交流输入入口，输入线和滤波后的线不要平行靠近，避免噪声重新耦合。

Y 电容接在初级热地和次级参考地之间，两端尽量接到各自回地星点。引线过长会增加电感，高频抑制能力明显下降。具体接法见第四章。

7. 散热设计

主要热源是 MOSFET、整流管、变压器、采样电阻和整流桥。贴片器件靠铜皮散热，发热焊盘下可以打阵列散热过孔，把热量传到背面或内层铜。

漏极铜皮既要散热，又会增加共模耦合。两者冲突时，优先增加内层铜、背面铜或散热片，不要无限扩大表层高 $dV/dt$ 节点的面积。

第六章 60W 反激基础设计解析

设计规格：

输入电压：90 Vac $\sim$ 264 Vac
输出规格：12 V / 5 A，额定功率 60 W
预估效率：85%
开关频率：65 kHz

1. 伏秒平衡与输入输出关系

反激变压器本质上是一个带隔离的 Buck-Boost。稳态工作时，初级电感的充磁伏秒积必须等于退磁伏秒积：

$$ V_{dc} \times D = V_{or} \times (1-D) $$

反射电压为：

$$ V_{or}=n(V_o+V_d) $$

两式合并，得到反激的输入输出关系：

$$ V_o+V_d=\frac{V_{dc}}{n}\times\frac{D}{1-D} $$

2. 输入直流电压范围

最低交流输入为 90 Vac，峰值约为：

$$ V_{ac(min)}\times\sqrt{2}=90\times1.414\approx127\text{ V} $$

沿用前文的 180uF 母线电容，按满载时约 20V 的低频压降估算：

$$ V_{dc(min)}\approx127-20=107\text{ V} $$

最高交流输入为 264 Vac：

$$ V_{dc(max)}=264\sqrt{2}\approx373\text{ V} $$

所以直流母线范围取：

$$ V_{dc}=107\sim373\text{ V} $$

3. 反射电压与最大占空比

反射电压 $V_{or}$ 是关断时次级电压折算回初级的电压。它主要影响 MOSFET、次级二极管和最大占空比，通常取 80V 到 100V。

反射电压太高，关断时 MOSFET 承受的电压增加，容易逼近 600V 或 650V 器件上限。
反射电压太低，匝数比变小，次级二极管反向电压升高，同时占空比变大，低线时余量不足。

本项目取：

$$ V_{or}=90\text{ V} $$

最低母线电压下占空比最大：

$$ D_{max} =\frac{V_{or}}{V_{dc(min)}+V_{or}} =\frac{90}{107+90} \approx0.457 $$

即最大占空比约为 45.7%。

4. 电流纹波系数

纹波系数定义为：

$$ K_{rp}=\frac{\Delta I}{I_{peak}} $$

本项目工作在 CCM，取：

$$ K_{rp}=0.45 $$

取值太小，电感量必须做得很大，磁芯变大，右半平面零点降低，环路更难补偿；取值接近 1，电流接近 DCM，峰值电流和有效值升高，铜损和 MOSFET 损耗增加。0.4 到 0.5 是比较合适的折中。

5. 初级平均电流与峰值电流

输入功率：

$$ P_{in}=\frac{P_{out}}{\eta}=\frac{60}{0.85}\approx70.59\text{ W} $$

最低母线电压下的初级平均电流：

$$ I_{avg}=\frac{P_{in}}{V_{dc(min)}}=\frac{70.59}{107}\approx0.660\text{ A} $$

因为电流只在导通期间流动，直接用 $I_{avg}/D_{max}$ 得到的是导通期间的中点电流，不是峰值。峰值还要再加半个纹波：

$$ I_{mid}=\frac{I_{avg}}{D_{max}} $$

$$ I_{peak}=I_{mid}+\frac{\Delta I}{2} =\frac{I_{avg}}{D_{max}\left(1-\frac{K_{rp}}{2}\right)} $$

代入数据：

$$ I_{peak} =\frac{0.660}{0.457\times(1-0.225)} \approx1.86\text{ A} $$

6. 初级电感量

根据 $V=L\frac{di}{dt}$，初级电感量为：

$$ L_p=\frac{V_{dc(min)}D_{max}}{I_{peak}K_{rp}f_s} $$

代入：

$$ L_p=\frac{107\times0.457}{1.86\times0.45\times65000} \approx0.897\text{ mH} $$

取标称设计值：

$$ L_p\approx0.90\text{ mH} $$

7. 变压器匝数比

12V 输出可以选用低压肖特基，正向压降按 0.6V 估算：

$$ V_d=0.6\text{ V} $$

匝数比由反射电压决定：

$$ n=\frac{N_p}{N_s} =\frac{V_{or}}{V_o+V_d} =\frac{90}{12+0.6} \approx7.14 $$

效率和损耗不改变这个电压比，只影响输入功率和初级电流。二极管压降在 0.5V 到 0.7V 之间变化时，对匝数比影响很小，最后取整数即可。

如果取次级 14 匝，则初级为：

$$ N_p=14\times7.14\approx100\text{ 匝} $$

实际匝数比为：

$$ \frac{100}{14}\approx7.143 $$

8. 设计参数汇总

参数	符号	结果
直流输入范围	$V_{dc}$	107 V 到 373 V
反射电压	$V_{or}$	90 V
最大占空比	$D_{max}$	45.7%
初级平均电流	$I_{avg}$	0.660 A
初级峰值电流	$I_{peak}$	1.86 A
初级电感量	$L_p$	0.90 mH
理想匝数比	$N_p/N_s$	7.14
取整匝数	$N_p:N_s$	100 匝 : 14 匝

第七章变压器设计：AP 法选型与绕组计算

本文档承接上一篇《60W离线式反激电源基础设计解析》，在已经确定电感量、峰值电流和匝数比的基础上，进行实际变压器的磁芯选型（AP法）、匝数计算与线径选择。

前置已知参数回顾

从上一阶段的计算中，我们已经获得了以下核心数据：

最大占空比 ($D_{max}$)：$0.457$，在 $V_{dc(min)}=107V$ 时
初级峰值电流 ($I_{peak}$)：$1.86\text{ A}$
纹波系数 ($K_{rp}$)：$0.45$
初级电感量 ($L_p$)：$0.90\text{ mH}$
变压器理想匝数比 ($n$)：$7.14$
开关频率 ($f_s$)：$65\text{ kHz}$

步骤 1：计算初次级有效值电流 ($I_{rms}$)

有效值电流 ($I_{rms}$) 不仅用于后续计算 AP 值，更是计算线径、评估发热（铜损）的唯一依据。

1. 初级谷底电流 ($I_{valley}$)

根据纹波系数定义 $K_{rp} = \frac{I_{peak}-I_{valley}}{I_{peak}}$，我们可以求出开关管导通初期的谷底电流：

$$ I_{valley}=1.86\times(1-0.45)\approx1.02\text{ A} $$

2. 初级有效值电流 ($I_{p(rms)}$)

反激初级电流波形是一个占空比为 $D_{max}$ 的梯形波，其有效值计算公式为：

$$ I_{p(rms)} = \sqrt{D_{max} \times \frac{I_{peak}^2 + I_{peak} \cdot I_{valley} + I_{valley}^2}{3}} $$

代入数据计算括号内部分：

$I_{peak}^2=1.86^2\approx3.46$
$I_{peak}I_{valley}=1.86\times1.02\approx1.90$
$I_{valley}^2=1.02^2\approx1.04$

$$ I_{p(rms)} =\sqrt{0.457\times\frac{3.46+1.90+1.04}{3}} \approx0.990\text{ A} $$

3. 次级有效值电流 ($I_{s(rms)}$)

次级电流波形与初级相似，只是时间段变成了次级导通时间 $(1-D_{max})$，且幅度放大了 $n$ 倍。利用初次级能量守恒的便捷公式：

$$ I_{s(rms)} = I_{p(rms)} \times n \times \sqrt{\frac{1-D_{max}}{D_{max}}} $$

$$ I_{s(rms)} =0.990\times7.14\times\sqrt{\frac{1-0.457}{0.457}} \approx7.71\text{ A} $$

输出平均电流是 5A，但次级是脉冲电流，有效值必然高于平均值。

步骤 2：AP 法选择变压器磁芯

AP 法的核心思想是：变压器磁芯的窗口面积 ($A_w$) 决定了能绕下多少粗的铜线，有效截面积 ($A_e$) 决定了能传递多少能量而不饱和。两者的乘积 $AP$ 必须大于一个理论计算的下限值。

反激变压器的经典 AP 公式：

$$ AP = \frac{L_p \times I_{peak} \times I_{p(rms)} \times 10^4}{B_{max} \times K_u \times J} \quad (\text{单位：} cm^4) $$

参数取值设定：

$B_{max}$ 取 0.25 T。
$K_u$ 取 0.25。
$J$ 取 4 A/mm²，即 400 A/cm²。

代入公式计算所需的最小 AP 值：

$$ AP =\frac{0.90\times10^{-3}\times1.86\times0.990\times10^4} {0.25\times0.25\times400} \approx0.66\text{ cm}^4 $$

磁芯选型：查阅常用铁氧体磁芯手册：

EE25 磁芯：$AP\approx0.35\text{ cm}^4$，偏小。
EE28 磁芯：$A_e=86\text{ mm}^2$，$A_w=82\text{ mm}^2$，$AP\approx0.705\text{ cm}^4$，满足要求。
PQ2620 磁芯：$AP\approx0.56\text{ cm}^4$，AP 不足。

结论：我们选择非常经典且性价比极高的 EE28 (有时标为 EE28/21/11) 磁芯，其有效截面积 $A_e = 86 \text{ mm}^2 = 86 \times 10^{-6} \text{ m}^2$。

步骤 3：计算并校正实际匝数

从上一章的 100 匝和 14 匝继续计算。100 匝不是随便取整，而是同时满足匝数比和最大磁通限制。

1. 计算初级最少匝数 ($N_{p(min)}$)

为了保证在设定的 $B_{max} = 0.25\text{ T}$ 下不饱和：

$$ N_{p(min)}=\frac{L_pI_{peak}}{B_{max}A_e} $$

$$ N_{p(min)} =\frac{0.90\times10^{-3}\times1.86}{0.25\times86\times10^{-6}} \approx77.9\text{ 匝} $$

初级匝数不能少于 78 匝。

2. 匹配匝数比选取整数匝数

已知理想匝数比 $n = 7.14$，为了凑整并方便绕制：取次级 $N_s=14$ 匝，按匝数比得到：

$$ N_p=14\times7.14\approx100\text{ 匝} $$

3. 反算实际 $B_{max}$ 验证

采用 100 匝后，实际的最大磁通密度变为：

$$ B_{max(actual)} =\frac{0.90\times10^{-3}\times1.86}{100\times86\times10^{-6}} \approx0.195\text{ T} $$

$0.195\text{ T}<0.25\text{ T}$，磁通裕量充足。

4. 辅助绕组 ($N_a$) 匝数计算

假设供电给 PWM 芯片的辅助电压需求为 $V_{cc} = 15V$，辅助绕组整流二极管压降 $V_{da} = 0.8V$ (通常用快恢复二极管)。辅助绕组与次级主绕组的伏匝比必须一致：

$$ \frac{N_a}{V_{cc} + V_{da}} = \frac{N_s}{V_o + V_d} $$

$$ N_a = N_s \times \frac{V_{cc} + V_{da}}{V_o + V_d} = 14 \times \frac{15 + 0.8}{12 + 0.6} = 14 \times \frac{15.8}{12.6} \approx 17.5 \text{ 匝} $$

取整，$N_a = 17 \text{ 匝}$ (也可以取 18 匝，靠芯片 Vcc 外部稳压或限流)。

步骤 4：考虑趋肤效应，计算导线线径

开关频率达到 65kHz 时，高频电流只会贴着导线表面走（趋肤效应），导线太粗会导致内部铜材浪费且交流阻抗剧增。

1. 计算 65kHz 下的趋肤深度 ($\delta$)

$$ \delta = \frac{66.1}{\sqrt{f_s}} = \frac{66.1}{\sqrt{65000}} \approx 0.26 \text{ mm} $$

这意味着，单根导线的最大可用直径不应超过 $2 \delta = 0.52 \text{ mm}$。

2. 初级线径计算 ($J = 4\text{ A}/mm^2$)

所需截面积 $S_p$：

$$ S_p=\frac{0.990}{4}\approx0.247\text{ mm}^2 $$

计算对应线径 $d_p$：

$$ d_p=2\sqrt{\frac{0.247}{\pi}}\approx0.56\text{ mm} $$

单根理论线径已经超过 $0.52\text{ mm}$，所以不能再用单根线。初级使用两股 $0.45\text{ mm}$ 漆包线并绕，共 100 匝。

3. 次级线径计算

所需截面积 $S_s$：

$$ S_s=\frac{7.71}{4}\approx1.93\text{ mm}^2 $$

理论单根线径 $d_s$：

$$ d_s=2\sqrt{\frac{1.93}{\pi}}\approx1.57\text{ mm} $$

单根线远大于趋肤极限，必须多股并绕。选 $0.5\text{ mm}$ 三层绝缘线，每根截面积约 $0.196\text{ mm}^2$：

$$ \text{所需股数}=\frac{1.93}{0.196}\approx9.8 $$

次级采用 10 股 $0.5\text{ mm}$ 三层绝缘线并绕，共 14 匝。

最终变压器设计参数汇总表

参数项	设计结果	备注与规格说明
选定磁芯	EE28	铁氧体材质 (如 PC40/PC44)
初级电感量 ($L_p$)	0.90 mH	磨气隙使其达到此电感量
初级绕组 ($N_p$)	100 匝	0.45 mm 漆包线，双股并绕
次级绕组 ($N_s$)	14 匝	0.5 mm 三层绝缘线，10 股并绕
辅助绕组 ($N_a$)	17 匝	0.25 mm 漆包线，单根绕制
最大磁通密度 ($B_{max}$)	0.195 T	低于 0.25 T，磁通裕量充足

第八章变压器进阶：AP 参数、气隙与饱和

上一章用 AP 法选出了 EE28，并确定了 100:14 的匝数。这一章只解释三件事：AP 公式里的经验参数怎么取，气隙怎么算，为什么气隙能防饱和。

1. AP 参数怎么取

$$ AP=\frac{L_pI_{peak}I_{p(rms)}\times10^4} {B_{max}K_uJ} $$

参数	本项目取值	取值依据	选错的后果
$B_{max}$	$0.25\text{ T}$	PC40 在 100℃ 时 $B_{sat}$ 约 0.35T，保留饱和裕量并限制铁损	过高容易饱和，过低导致磁芯和绕组变大
$K_u$	$0.25$	骨架、绝缘胶带、挡墙和三明治绕法都会占窗口	过高可能绕不下，过低则磁芯选得过大
$J$	$4\text{ A}/\text{mm}^2$	自然冷却按 4～5A/mm²，密闭环境按 3～4A/mm²，风冷可取 6～8A/mm²	过高温升大，过低铜线过粗

反激常用 $B_{max}=0.25\sim0.28\text{ T}$。频率越高，铁损越大，磁通摆幅要控制得更低。

2. 气隙

反激变压器是耦合电感。开关管导通时，原边电流给磁芯储能。

没有气隙时，磁芯磁导率很高，较小的直流偏置就可能把工作点推到饱和。加入气隙后，磁路磁阻增加，B-H 曲线变平，达到同样的磁通密度需要更大的安匝数，因此可以承受更大的电流并储存更多能量。

气隙不会提高材料本身的 $B_{sat}$，只是让同样的电流产生更低的 $B$。代价是电感量下降，所以气隙、匝数和磁芯截面积必须一起匹配。

气隙长度按下式估算：

$$ l_g\approx\frac{\mu_0N_p^2A_e}{L_p} $$

代入本项目参数：

$$ l_g \approx\frac{4\times3.14\times10^{-7}\times100^2\times86\times10^{-6}} {0.90\times10^{-3}} \approx1.20\text{ mm} $$

EE 型磁芯只磨中柱时，中柱磨去约 1.20mm；如果两边垫绝缘纸，每边约 0.60mm。边缘磁通会让实际气隙略大，最终用测得的 $L_p$ 微调。

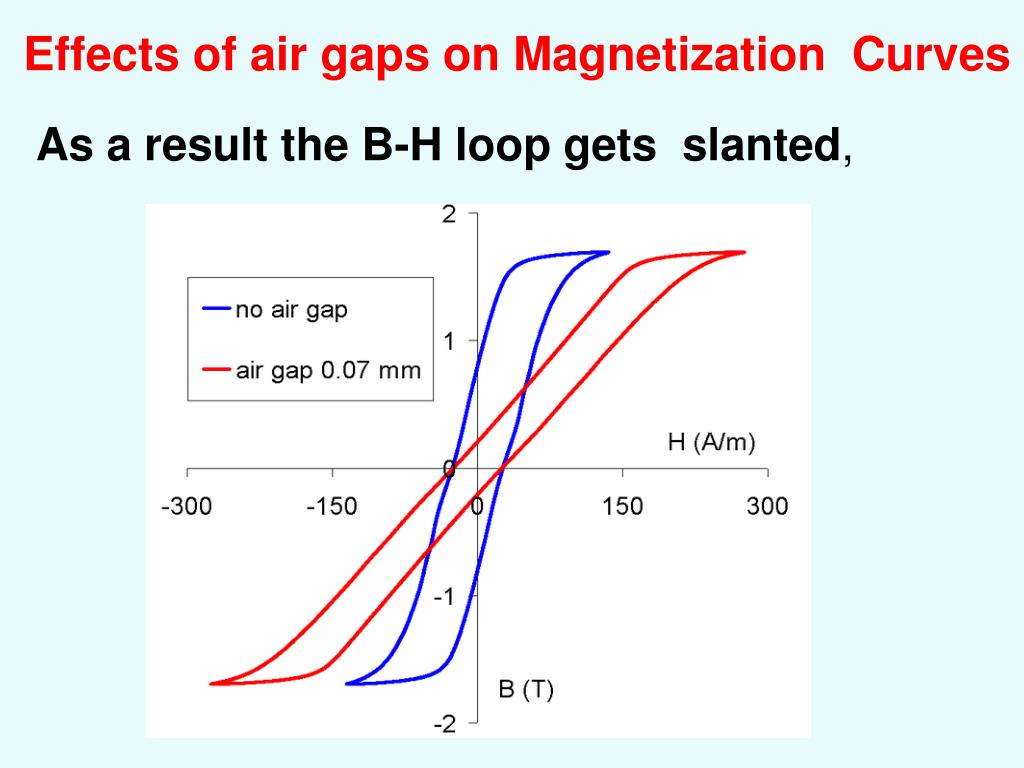

3. B-H 曲线怎么看

横轴 $H$ 表示磁化力，近似对应绕组的安匝数。
纵轴 $B$ 表示磁通密度。
无气隙的曲线更陡，同样的电流更容易把 $B$ 推到饱和区。
加气隙后曲线变平，同样的电流对应更低的 $B$，但电感量下降。

这里要区分两个参数：

$B_{max}$ 或 $B_{peak}$ 是最大绝对磁通密度，决定磁芯会不会饱和。
$\Delta B=B_{peak}-B_{valley}$ 是一个周期的磁通摆幅，决定磁滞损耗和磁芯发热。

所以设计时既要限制 $B_{max}$，也要单独控制 $\Delta B$。

4. 如何验证饱和裕量

带直流偏置测电感：逐渐增加偏置电流，记录电感量。电感明显下降时，说明工作点已经接近非线性区。
测 B-H 回线：直接用磁件测试设备得到 $B$-$H$ 关系，判断饱和拐点。
整机观察：原边电流后段突然变陡、限流频繁触发、$V_{DS}$ 尖峰和温升同时增加，只能说明可能饱和，不能代替磁件参数测试。

第九章 60W 反激损耗核算

损耗原理、铁损模型、趋肤效应、邻近效应、热阻和测量方法见《变压器.md》第七章。本章只代入本项目的 60W 反激参数。

1. 总损耗预算

输出功率为 60W，预估效率 85%：

$$ P_{in}=\frac{60}{0.85}\approx70.59\text{ W} $$

总损耗约为：

$$ P_{loss}=70.59-60\approx10.59\text{ W} $$

这部分损耗包括变压器铁损、绕组铜损、漏感钳位损耗、MOSFET、整流二极管、采样电阻、整流桥和控制电路等。下面只看和变压器直接相关的部分。

2. 磁芯损耗

先计算一周期内的交流磁通摆幅：

$$ \Delta B=\frac{L_p(I_{peak}-I_{valley})}{N_pA_e} $$

代入：

$$ \Delta I=1.86\times0.45\approx0.837\text{ A} $$

$$ \Delta B =\frac{0.90\times10^{-3}\times0.837} {100\times86\times10^{-6}} \approx0.087\text{ T} $$

这里必须区分：

$B_{max}$ 决定是否饱和。
$\Delta B$ 决定磁芯损耗。

按 PC40 的简化 Steinmetz 参数估算：

$$ P_v \approx12\times65^{1.3}\times0.087^{2.5} \approx6.17\text{ mW/cm}^3 $$

EE28 的有效体积约 4.15cm³：

$$ P_{core}=6.17\times4.15\approx25.6\text{ mW}=0.026\text{ W} $$

这个值只能作为初算。反激是方波激励并带直流偏置，实际铁损还会受占空比和波形影响，最终应按 PC40/N87 的厂家损耗曲线或磁设计工具复核。

3. 绕组铜损

本设计的绕组 RMS 电流为：

初级 $I_{p(rms)}\approx0.990\text{ A}$
次级 $I_{s(rms)}\approx7.71\text{ A}$

铜损为直流损耗和交流损耗之和：

$$ P_{copper} =I_{p(rms)}^2R_{p,DC}F_{R,p} +I_{s(rms)}^2R_{s,DC}F_{R,s} $$

其中：

$R_{DC}$ 是热态直流电阻。
$F_R=R_{AC}/R_{DC}$，由频率、线径、层数和绕组结构决定。

铜损必须等绕组长度、并绕结构和热态 DCR 确定后再计算。不能只拿 7.71A 乘一个常温冷态电阻就结束，因为热态电阻会上升，交流电阻还会比直流电阻更大。

4. 漏感和钳位损耗

漏感能量通常由原边 RCD 钳位或 TVS 吸收。本设计按 12.6μH 漏感计算：

$$ P_{leak} \approx0.5\times12.6\times10^{-6}\times1.86^2\times65000 \approx1.42\text{ W} $$

RCD 实际还会吸收一部分磁化能量，总钳位损耗为：

$$ P_{snubber}\approx3.54\text{ W} $$

这部分不直接变成变压器温升，但会直接拉低整机效率，而且往往比磁芯损耗大得多。

5. 本项目优先优化什么

项目	当前情况	优化方向
磁芯损耗	简化估算约 0.026W	用厂家曲线复核，必要时降低 $\Delta B$
绕组铜损	需要热态 DCR 后计算	缩短绕组、合理并绕、减少层数和邻近效应
RCD 损耗	约 3.54W	降低漏感，优化钳位电压和 RCD 参数
温升	由铁损、铜损和热阻共同决定	测热态 DCR，结合热阻和实际温度验证

对这台电源来说，降低漏感和 RCD 损耗的收益通常比继续压已经很小的磁芯损耗更明显。

第十章 RCD 吸收电路设计与参数计算

MOSFET 关断时，励磁能量大部分传给副边，漏感能量却来不及传递，只能把 Drain 电压迅速抬高。RCD 把这个尖峰送到钳位电容，再由电阻耗散，防止 MOSFET 过压。

已知设计参数：

参数	数值
最大母线电压 $V_{dc(max)}$	373 V
反射电压 $V_{or}$	90 V
初级峰值电流 $I_{peak}$	1.86 A
开关频率 $f_s$	65 kHz
初级电感量 $L_p$	0.90 mH

1. 漏感与钳位电压

测量漏感时，把所有次级和辅助绕组短路，再测初级电感。良好三明治绕法的漏感通常为初级电感的 1% 到 2%，这里按 1.4% 估算：

$$ L_{leak}=0.90\text{ mH}\times0.014\approx12.6\mu\text{H} $$

如果实测漏感是 4μH，必须用实测值重新计算。

钳位电压越高，吸收越少，但 MOSFET 应力越大：

$$ V_{ds(max)}=V_{dc(max)}+V_{clamp} $$

钳位电压必须高于 $V_{or}$，否则会持续抽取主功率。上限受 MOSFET 耐压限制。650V 管按 80% 降额约为 520V，留给钳位的电压只有约 147V，因此这里取：

$$ V_{clamp}=150\text{ V} $$

此时最高 $V_{DS}$ 约为：

$$ 373+150=523\text{ V} $$

650V MOSFET 的电压裕量很紧，900V 器件会更稳妥。

2. RCD 功耗与参数

RCD 不只消耗漏感能量。只要 $V_{clamp}>V_{or}$，钳位导通期间还会从原边功率通道吸收一部分能量：

$$ P_{snubber} =\frac{1}{2}L_{leak}I_{peak}^2f_s \times\frac{V_{clamp}}{V_{clamp}-V_{or}} $$

单纯漏感功率：

$$ P_{leak} =0.5\times12.6\times10^{-6}\times1.86^2\times65000 \approx1.42\text{ W} $$

倍增因子为：

$$ \frac{150}{150-90}=2.5 $$

所以总吸收功耗为：

$$ P_{snubber}=1.42\times2.5\approx3.54\text{ W} $$

吸收电阻：

$$ R_{clamp} =\frac{150^2}{3.54} \approx6352\ \Omega $$

取标称值 $6.8\text{ k}\Omega$，功率至少选 5W。也可以用两颗 15kΩ/3W 电阻并联，降低单颗温升。

设允许的钳位纹波为 15V：

$$ C_{clamp} =\frac{150}{6800\times15\times65000} \approx22.6\text{ nF} $$

取 $22\text{ nF}$ 或 $33\text{ nF}$，耐压选 400V 或 630V。CBB 薄膜电容和高压陶瓷都能用，优先考虑脉冲电流能力。

3. 钳位二极管

二极管反向耐压要大于：

$$ V_R=373+150=523\text{ V} $$

推荐 FR107，1A/1000V。它在恢复速度、钳位效果和 EMI 之间比较均衡。

二极管类型	优点	代价
快恢复 FRD	迅速截止，钳位可靠	高 $dI/dt$ 容易激发 Drain 振铃
普通慢恢复 SRD	有一定阻尼作用	反向恢复电流大，不能用于高频反激

慢管真正危险的是跨周期反向恢复。上一关断期的少数载流子还没消失时，MOSFET 已经再次开通，Drain 被快速拉低，慢管会瞬间承受 $V_{in}+V_{clamp}$ 的反压，并抽出很大的反向恢复电流。

这股电流会叠加到初级电流和 CS 采样上，波形通常表现为“前沿尖峰、快速下降、再线性爬升”。尖峰过宽时会误触发 OCP，同时增加 MOSFET 开通损耗和二极管自身损耗。

即使使用快恢复二极管，CS 端仍可能有很窄的开通尖峰。它通常来自 MOSFET 结电容、变压器杂散电容和二极管结电容放电，和慢管反向恢复不是一回事。

4. 最终选型

器件	选型
吸收电阻	6.8kΩ，5W 或 7W
吸收电容	22nF 或 33nF，400V 或 630V
钳位二极管	FR107，1A/1000V

实机在最高输入电压和满载下测 $V_{DS}$、钳位电容电压、RCD 温升和 CS 波形，再微调 R、C，不要只靠计算值定稿。

第十一章 CVTE 面试追问标准回答：普通定频反激

1. 峰值电流模式怎么工作？

开关周期分四步：

阶段	动作
时钟置位	振荡器发出固定周期时钟，驱动 MOSFET 开通
电流爬升	初级电感承受输入电压，原边电流线性上升
阈值比较	CS 电压达到 COMP 给定的电流阈值后，比较器复位锁存器
关断释能	MOSFET 关断，变压器通过副边释放能量

它的优点是：把电感等效为受控电流源，降低环路阶数；输入电压变化时，原边电流斜率当周期即可变化；CS 电压有固定钳位，可做逐周期限流。

它也有两个典型问题：

开通前沿毛刺：MOSFET 结电容放电、二极管恢复、寄生电容位移电流和采样回路 $L\,di/dt$ 都会叠加到 CS。处理依靠合理 Rg、RC 滤波、缩短功率回路和 Kelvin 采样，不能无限增大 RC。
次谐波振荡：CCM 且 $D>0.5$ 时，扰动容易形成大小波交替，需要足够的斜坡补偿。

2. 普通 UC3842 反激是定频还是变频？

UC3842/UC3843 是固定频率 PWM，频率由 RT/CT 决定，闭环主要调峰值电流和占空比。轻载时可能出现跳周期或间歇工作，但基础控制方式仍是定频。

反激拓扑本身也可以做变频，但需要对应的控制策略和芯片。本项目的 UC3842 按定频反激分析。

3. 变频轻载效率高，为什么普通方案还要定频？为什么不全程变频？

原因	说明
磁件体积	重载降频会增大峰值电流和磁通摆幅，容易饱和；提频又会增加铁损和交流铜损
EMI 滤波	定频噪声集中在基频和谐波，滤波器容易针对固定频点设计；全程变频会把频谱拉宽
环路稳定	极点、右半平面零点和相位裕量都随频率变化，变频会让补偿更难
输出纹波	重载低频运行时，输出纹波增大，需要更多输出电容
音频噪声	频率落入 20Hz 到 20kHz 时，变压器和陶瓷电容可能产生可听啸叫

4. 变压器设计按什么顺序？

确定输入范围、输出规格、效率、开关频率和工作模式。
选反射电压 $V_{or}$，再取最大占空比：

$$ D_{max}=\frac{V_{or}}{V_{dc(min)}+V_{or}} $$

选纹波系数 $K_{rp}$，计算平均电流、峰值电流、谷底电流和 RMS 电流。
计算初级电感：
