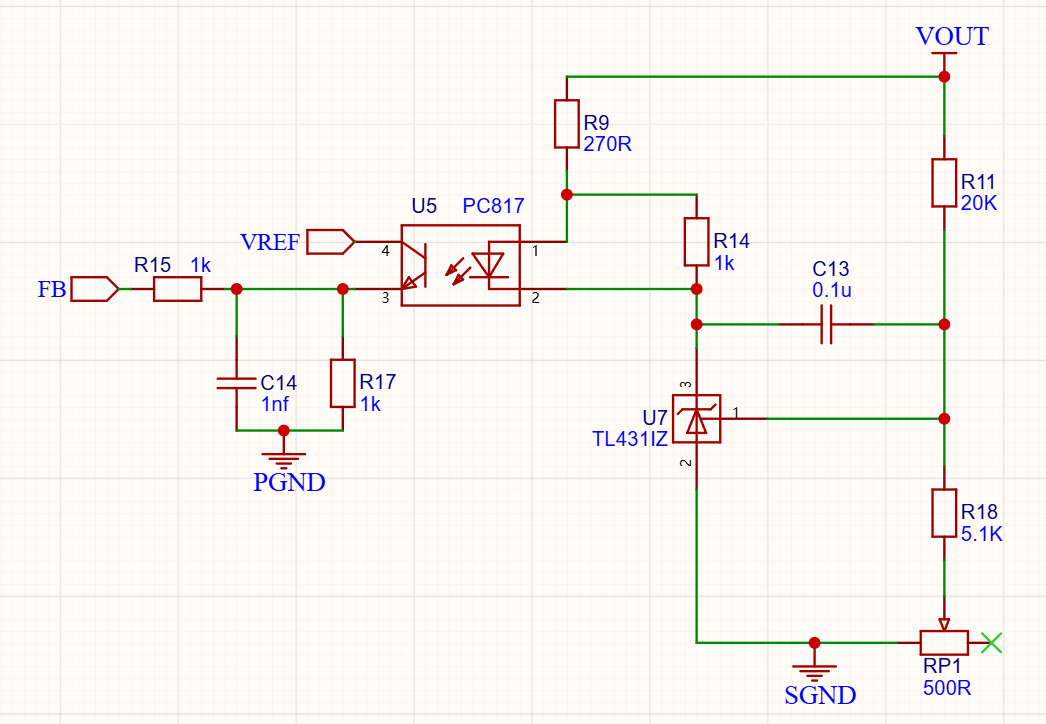

第一章 TL431 + PC817 隔离反馈电路

这是一个非常经典的 TL431 + PC817 隔离式反馈电路。在反激电源设计（比如常见的 12V 开关电源）中，这个电路几乎是标配，面试或者实际调试时也是被问得最多的核心部分。

为了方便你在平板上清晰阅读，我为你梳理成了文字和列表的形式，不使用表格排版。

我们可以把这个电路拆解成以下几个关键部分来分析：

1. 输出电压采样与设定

电路的最右侧是负责感知输出电压大小的采样网络。

核心器件：分压电阻 R11 (20K)，以及下偏置电阻 R18 (5.1K) 和可调电位器 RP1 (500R)。
工作原理：TL431 (U7) 的第 1 脚是参考极（Reference），它内部有一个精准的 2.5V 基准电压。稳态时，分压网络必须让这一点维持在 2.5V。
电压计算：我们可以推导一下这个电路的输出电压范围： $$
V_{OUT} = 2.5 \times \left(1 + \frac{R11}{R18 + RP1}\right)
$$
当 RP1 调到 0 欧姆时：$V_{OUT} = 2.5 \times (1 + \frac{20}{5.1}) \approx 12.3V$
当 RP1 调到最大 500 欧姆时：$V_{OUT} = 2.5 \times (1 + \frac{20}{5.6}) \approx 11.4V$
结论：这个电路的设计目标就是精准输出 12V 直流电，RP1 用于在实际测试时微调补偿电阻误差带来的电压偏差。

2. 负反馈控制逻辑

当输出电压发生波动时，这个电路是如何将信号传递给初级侧的 PWM 控制芯片（比如 UC3843）的呢？

电压升高时：如果 VOUT 偏高，分压后送入 TL431 第 1 脚的电压也会高于 2.5V。
TL431 导通：TL431 内部相当于一个误差放大器，发现电压高了，就会让其第 3 脚（阴极）到第 2 脚（阳极，接地）拉取更多的电流。
光耦发光增强：电流流过光耦 PC817 (U5) 内部的发光二极管，二极管发光变强。
初级侧响应：光耦初级侧的光敏三极管接收到更强的光，导通程度加深。VREF（通常是初级控制芯片提供的 5V 参考电压）通过三极管流向 R17 的电流增大，导致 R17 上的电压升高。
占空比减小：这个升高的电压通过 R15 送入初级 PWM 芯片的 FB 引脚。芯片内部逻辑检测到 FB 电压升高，就会减小开关管的占空比，从而降低输出功率，最终把 VOUT 拉回到 12V，形成完美的闭环控制。

3. 关键辅助元器件的作用

这部分是面试官最喜欢深挖的“细节坑”，很多初学者只知道抄原理图，却不知道这些阻容的作用：

R9 (270R) – 光耦限流电阻：限制流过 PC817 内部发光二极管的电流，同时它也决定了整个反馈环路的直流增益（Gain）。如果这个阻值选得太大，光耦电流不够，反馈会变迟钝；选得太小，可能烧坏光耦或导致环路极度敏感。
R14 (1k) – TL431 偏置电阻：这是一个非常容易被忽略的元件。TL431 正常工作需要至少 1mA 的维持电流（Cathode Current）。在光耦快截止（发光很弱）的时候，流过光耦的电流可能小于 1mA，这时候 R14 就能提供一个旁路通路，保证 TL431 始终处于激活状态。
C13 (0.1uF) – 环路补偿电容：连接在 TL431 的阴极和参考极之间。这构成了一个经典的 Type-I（一型）积分补偿器。它的作用是让高频反馈信号衰减，降低系统响应速度，防止电源在特定负载下发生震荡（啸叫）。
R15 (1k) & C14 (1nF) – 初级 RC 滤波：开关电源内部有很强的电磁干扰（开关噪声）。在信号进入敏感的 FB 引脚前，通过这个低通滤波器可以滤除高频毛刺，防止控制芯片误动作。

这个电路虽然元件不多，但包含了电源设计中非常核心的“环路控制”与“隔离反馈”思想。

在实际调试中，如果电源出现空载啸叫或者带载不稳，往往需要回到 C13、R9 和光耦工作点上检查环路增益与补偿裕量。

第二章 UC3842/UC3843 控制电路

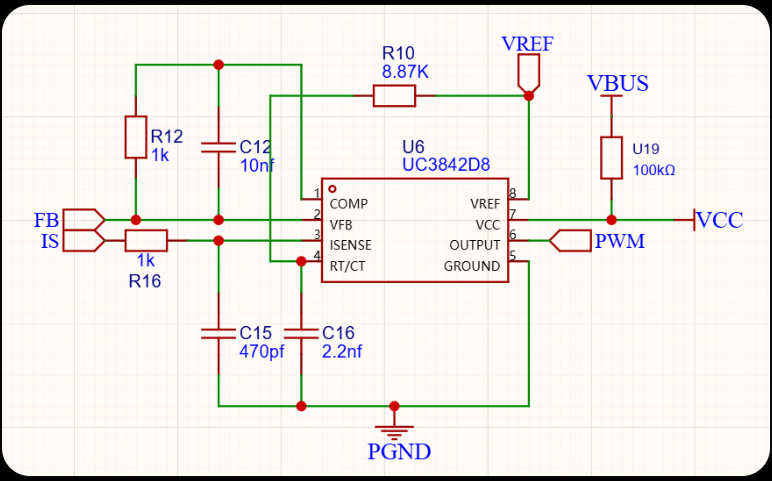

这张图展示的是反激电源的“大脑”——UC3842 控制电路。你的简历上写的是 UC3843，这里图上标的是 UC3842，它们属于同一个系列（UC384x系列），内部逻辑几乎完全一样，最大的区别在于启动电压和关闭电压的阈值（UVLO）不同（3842 适合离线式市电输入，启动电压 16V；3843 适合低压直流输入，启动电压 8.4V）。在面试中，它们的原理是可以互通作答的。

UC3842/3843 是一款经典的峰值电流模式 PWM 控制器。我们可以顺着这张原理图的引脚，把你面试中必须要掌握的知识点梳理出来（为了方便你在平板上阅读，我们继续采用列表形式）：

1. 电源与启动引脚

7脚 (VCC) & 5脚 (GROUND)：这是芯片的电源引脚。
启动电阻 U19 (100kΩ)：这是一个非常经典的启动电路。高压直流母线（VBUS，通常是市电整流后的 310V 左右）通过这个 100kΩ 的电阻给 VCC 引脚上的电容（图中未画出，通常在外部）充电。
面试常考点：为什么不一直用高压通过启动电阻供电？
答案：因为压降太大，会导致电阻发热严重且效率极低。所以启动电阻只负责“开机点火”，一旦芯片开始输出 PWM（6脚），变压器工作，就会由变压器的辅助绕组接管给 VCC 供电，此时启动电阻的作用就微乎其微了。

2. 频率设定引脚

8脚 (VREF)：芯片内部产生的一个极其精准的 5V 参考电压。它不仅给内部电路供电，也用来给外部的振荡电容充电。
4脚 (RT/CT)：决定芯片工作频率的引脚。
工作机制：外接的电阻 R10 (8.87K) 和电容 C16 (2.2nF) 构成了振荡网络。VREF 通过 R10 给 C16 充电，当电容电压充到一定值，内部电路使其快速放电，周而复始产生锯齿波。芯片的开关频率就是由这两个元件的数值决定的。

3. 电压反馈与补偿

这是电源稳压的关键，承接了你上一张图里光耦传过来的信号。

2脚 (VFB) – 电压反馈输入：接收来自副边反馈的电压信号（即图中的 FB 标签）。
1脚 (COMP) – 误差放大器输出 / 补偿：芯片内部有一个误差放大器，2脚是它的反相输入端，1脚是它的输出端。
补偿网络 R12 (1k) 与 C12 (10nF)：它们连接在 1脚和 2脚之间，构成了一个 PI（比例积分）补偿网络。
面试常考点：它的作用是稳定控制环路，防止电源输出发生低频震荡。当你发现电源在某个负载下输出不稳时，往往需要调整这两个参数。

4. 电流采样与保护

这是 UC3842 作为“电流模式”控制器的核心特色，也是它比单纯的“电压模式”芯片优秀的地方。

3脚 (ISENSE) – 电流采样输入：连接到主功率开关管（MOSFET）源极的采样电阻上（通过图中的 IS 标签）。它实时监测流过变压器原边和开关管的电流。一旦电流过大（引脚电压达到 1V），芯片会立刻关闭当个周期的 PWM 脉冲，这就是逐周期限流保护。
RC 滤波 R16 (1k) 与 C15 (470pf)：这是一个非常重要的低通滤波器。
面试高频考点：这叫做前沿消隐电路。MOSFET 刚导通的瞬间，由于寄生电容放电和副边二极管的反向恢复，会产生一个巨大的电流尖峰。如果不加这个 RC 滤波，3脚会误以为发生了过流而错误地关断开关管。这个 RC 滤波器就是用来“屏蔽”掉这个瞬间的假信号的。

5. 驱动输出

6脚 (OUTPUT) – PWM 输出：输出高低电平，通过图中的 PWM 标签去驱动外部功率 MOSFET 的栅极（Gate）。

总结一下面试官最看重的几个核心概念：

双环控制机制：UC3842 包含一个“外环（电压环，1/2脚）”负责稳压，和一个“内环（电流环，3脚）”负责快速响应负载变化并提供过流保护。
前沿消隐电路：R16 和 C15 存在的必要性。
启动机制：启动电阻点火 + 辅助绕组持续供电的接力过程。

面试追问：次谐波震荡与斜坡补偿

1. 次谐波震荡是什么？

在峰值电流模式控制中，每个周期由电流采样信号碰到 COMP 给出的电流阈值后关断开关管。这个逻辑很直观，但在连续电流模式下，如果占空比超过 50%，微小扰动可能不会在下一个周期衰减，反而表现为一长一短交替的 PWM 脉冲，这就是次谐波震荡。

面试时可以这样说：它不是普通的 LC 输出震荡，而是电流内环采样造成的周期倍化现象。最典型波形是开关节点或电流波形出现“宽窄脉冲交替”。

2. 解决办法有哪些？

加入斜坡补偿：在电流采样信号或电流比较基准上叠加一个人工斜坡，这是峰值电流模式最常用的做法。
限制最大占空比：让最坏工况下 $D_{max}<0.5$，可以从根源上避开这个风险，但会牺牲输入电压范围或变压器匝比自由度。
改用平均电流模式或电压模式：平均电流模式不依赖单个周期的峰值采样，抗次谐波问题更好，但补偿设计更复杂。
优化电流采样网络：前沿消隐和 RC 滤波不能过度，否则会引入延迟；采样噪声太大也会让 PWM 抖动。
留足磁件余量：变压器接近饱和时，电感量下降，电流斜率突变，容易把电流环推入异常状态。

3. 为什么斜坡补偿有效？

峰值电流模式本质上是在每个周期比较“电流上升斜率”和“关断后的电流下降斜率”。当 $D>0.5$ 时，关断段太短，上一周期的电流误差不容易被消掉。

斜坡补偿等于给比较器人为增加一个稳定的斜率，使电流阈值不再是水平线。这样一来，某个周期过早或过晚关断造成的误差，会在后续周期按比例衰减，而不是继续放大。工程上常见经验是：人工斜坡至少取电感电流下降斜率折算到采样端的一半；具体数值要按控制器数据手册和采样增益计算。

4. 加入斜坡补偿后，占空比就可以大于 50% 吗？

从电流内环稳定性角度，可以。很多控制器就是靠内部或外部斜坡补偿，让峰值电流模式在 $D>0.5$ 时仍能稳定工作。

但它不代表反激可以随意拉高占空比。反激还受 MOSFET 耐压、反射电压、漏感尖峰、变压器复位、RCD 损耗、热设计、右半平面零点、芯片最大占空比和逐周期限流阈值限制。斜坡补偿只是解决电流内环的次谐波问题，不是解决所有功率级约束。

5. 为什么 Boost 可以跑在大于 50% 的占空比下？

理想连续电流 Boost 的关系是：

$$
V_o = \frac{V_{in}}{1-D}
$$

所以 $D>0.5$ 只是表示升压比大于 2，并不存在反激变压器那种“必须在关断时间内完成去磁复位”的限制。需要注意的是：如果 Boost 也采用峰值电流模式，并且工作在连续电流模式，$D>0.5$ 时同样需要斜坡补偿；Boost 能高占空比运行，不等于它没有电流环稳定性问题。

基于这个芯片理解“峰值电流模式控制”，重点就是抓住两个动作：振荡器置位使 MOSFET 导通，电流采样达到 COMP 阈值后立即关断。

第三章主功率转换电路

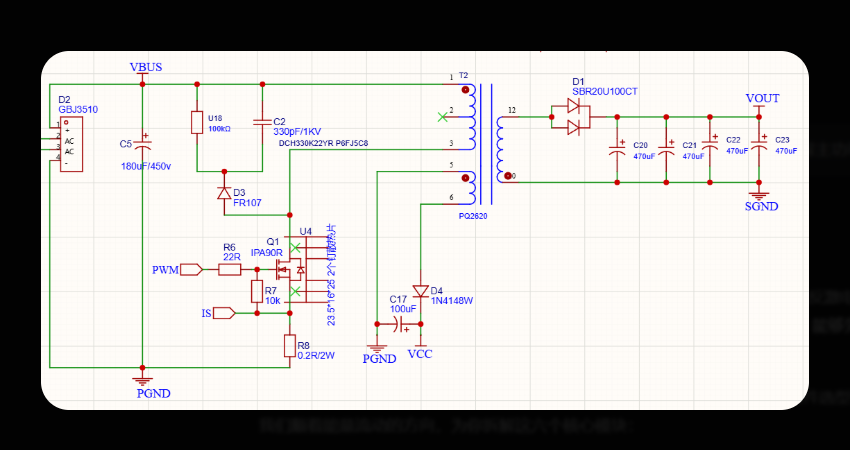

这就是你简历中 12V/5A 项目的“心脏”——主功率转换电路。对于初学者来说，反激电源的本质往往让人觉得有些绕，但只要你记住一句话：“反激电源本质上是一个带隔离的、能够先储能后释能的电感”，一切就豁然开朗了。

在硬件面试中，面试官不仅会让你对着这张图讲原理，还会考察你对各个元器件选型背后的思考。我们顺着能量流动的方向，为你拆解这六个核心模块：

1. 交流输入与高压母线

器件：D2 (GBJ3510 整流桥) 和 C5 (180uF/450V 电解电容)。
工作原理：220V 交流市电进入后，经过整流桥 D2 变成脉动直流，然后被大电容 C5 滤波，形成平滑的高压直流电（我们常称为 VBUS 或大直流母线，通常在 310V 左右）。
面试踩分点：面试官可能会问 C5 容量怎么选。在宽电压输入下，通常按照 2~3μF/W 来估算；如果是单一 220V 输入，1μF/W 就够了。你这 60W 的电源用了 180uF，裕量非常足，能提供很好的抗掉电（Hold-up）时间。

2. RCD 吸收电路

这是面试中的绝对高频考点，刚好对应你简历里提到的“漏感 4μH”。

器件：D3 (FR107 快恢复二极管)、C2 (330pF/1KV 吸收电容)、U18 (这里应该是电阻 R18，100kΩ 泄放电阻)。
工作原理：当主开关管关断的瞬间，变压器初级绕组的能量大部分传递到了副边，但漏感（那 4μH）里的能量无处可去。这会产生一个极高的电压尖峰，很容易击穿开关管。RCD 电路的作用就是：在关断瞬间，D3 导通，把漏感的能量抽到 C2 里暂存，削平电压尖峰；然后在开关管下一个导通周期到来前，C2 里的能量通过 U18 消耗掉（发热）。
面试踩分点：D3 必须是快恢复二极管或超快恢复二极管，绝不能用普通的整流二极管（如 1N4007），否则速度跟不上，开关管就炸了。

3. 主开关逻辑与电流采样

器件：Q1 (IPA90R 高压 MOSFET)、R6 (22R 驱动电阻)、R7 (10k 下拉电阻)、R8 (0.2R/2W 采样电阻)。
工作原理：
PWM 信号通过 R6 控制 Q1 的导通与关断。R6 控制着开关管的导通速度，调大它能改善 EMI（电磁干扰），但会增加开关损耗，需要折中。
R7 是为了防止 PWM 悬空时，MOSFET 栅极积聚电荷导致误导通而烧毁。
当 Q1 导通时，初级电流线性增加，流过 R8 产生电压（送给上一张图里 UC3842 的 IS 引脚），实现逐周期电流保护。

4. 变压器与能量传递本质

器件：T2 (PQ2620 磁芯)。
工作原理 (重点关注同名端 – 黑点)：
Q1 导通时：VBUS 加在初级绕组 (1-3) 上。看同名端，1脚为正，那么副边 12脚也为正。但是，副边二极管 D1 接在 12脚，此时 D1 承受反向电压，处于截止状态。此时电能不能传给输出端，全变成磁能储存在变压器的气隙中。
Q1 关断时：根据电感电流不能突变的原理，初级绕组电压极性反转。副边 12脚变为负，10脚变为正。此时 D1 被正向偏置而导通，变压器里储存的磁能转化为电能，释放给次级负载。

5. 输出整流与滤波

器件：D1 (SBR20U100CT 肖特基二极管) 和 C20-C23 (四个 470uF 电解电容)。
工作原理：变压器释放出来的是高频脉冲电流，需要 D1 进行整流。然后通过庞大的电容阵列滤波，变成平滑的 12V 直流电。
面试踩分点：
为什么用肖特基二极管？因为它正向压降小（减少发热，提高效率），而且反向恢复时间极短。
为什么不用一个 2000uF 的大电容，而是用四个 470uF 并联？这是为了降低等效串联电阻 (ESR)，ESR 越小，输出纹波就越小，而且多个电容并联散热更好，寿命更长。这直接呼应了你简历里“输出纹波控制在 100mV 以内”的成果。

6. 辅助供电电路

器件：变压器 5-6 绕组、D4 (1N4148W)、C17 (100uF)。
工作原理：这是给控制芯片（UC3842）持续供电的 VCC 来源。它和副边输出的工作方式一样，也是在主开关管关断时导通整流。因为它的电压与输出电压成比例，所以能提供一个相对稳定的低压直流电。

面试追问：工作原理、极性与占空比

1. 反激变换器的工作原理

反激的核心不是“普通变压器即时传能”，而是耦合电感先储能、再释放。

MOSFET 导通时：高压母线加在初级励磁电感上，初级电流线性上升，近似满足： $$
\frac{di_p}{dt} \approx \frac{V_{dc}}{L_p}
$$ 此时副边整流二极管反偏，负载主要由输出电容供电，输入能量以磁能形式存到磁芯气隙中： $$
E = \frac{1}{2}L_p I_{pk}^2
$$
MOSFET 关断时：励磁电流不能突变，绕组电压极性反转，副边二极管正偏导通，气隙中储存的能量释放到输出端。

2. 为什么关断时初级会变成下正上负？

以常见原边低边 MOSFET 结构为例：初级上端接高压母线，下端接 MOSFET 漏极。导通时，上端接近 $V_{dc}$，下端被 MOSFET 拉向热地，所以初级电压是“上正下负”。

关断瞬间，励磁电流仍想沿原方向流动。为了维持这个电流，初级绕组会自行反向建立电压，把 MOSFET 漏极节点抬高到高压母线以上。于是初级下端电位高于上端，表现为“下正上负”。这时 MOSFET 承受的电压近似为：

$$
V_{DS} \approx V_{dc} + V_{or} + V_{spike}
$$

其中 $V_{or}$ 是副边输出折算回原边的反射电压，$V_{spike}$ 主要来自漏感尖峰。注意，图纸同名端、二极管方向不同，文字里的“上、下”可能会反过来；面试时要紧扣同名端和二极管导通方向来判断。

3. 反激 MOSFET 的 $V_{DS}$ 波形：DCM 与 CCM 的区别

观察反激的 $V_{DS}$ 波形，最关键不是只看尖峰多高，而是看关断后有没有“反射电压平台结束后的空闲谐振段”。实际示波器上，关断瞬间通常不是一个干净台阶，而是一串由漏感、MOSFET 输出电容和吸收网络共同决定的高频衰减振铃。

MOSFET 导通期间：开关管漏极被拉到热地附近，理想情况下 $V_{DS}$ 很低，实际会有导通压降和尖峰噪声。
MOSFET 刚关断瞬间：漏感电流无处释放，会在 $V_{dc}+V_{or}$ 平台上叠加尖峰，即 $V_{spike}$。随后尖峰会以高频振铃形式衰减到反射电压平台附近。RCD、TVS 或有源箝位主要处理的就是这个尖峰和振铃能量。
DCM 波形特征：副边电流降到零后，变压器励磁能量释放完毕，$V_{or}$ 平台消失，$V_{DS}$ 回到以 $V_{dc}$ 为中心的谐振波形。这一段常被称为 valley ringing，由励磁电感、MOSFET $C_{oss}$ 和绕组寄生电容谐振形成；准谐振反激会利用谷底开通来降低开关损耗。
CCM 波形特征：下一个周期到来前，副边电流还没有降到零，所以 $V_{DS}$ 会一直维持在 $V_{dc}+V_{or}$ 附近，下一次开通时从平台直接被拉低，没有明显的空闲谐振谷底。CCM 本身不等于异常，但环路补偿、电流模式稳定性和磁件裕量要求更高。
异常退磁不足：如果只是正常 CCM，伏秒仍然平衡，不会必然饱和；但如果关断伏秒长期小于导通伏秒，磁通会逐周期走偏，最终可能导致磁芯饱和，表现为原边电流斜率异常变陡、限流频繁触发、$V_{DS}$ 尖峰和温升明显上升。

4. 为什么传统反激占空比通常不大于 50%？

这不是反激的物理定律，而是工程上常见的保守边界，更准确地说是“最大占空比通常会控制在 0.45 左右”。

这里说的不是正激那种磁芯复位：正激需要专门的复位绕组或箝位网络把磁通拉回去，避免磁通累积；反激本身是在关断期间把励磁电流通过次级释放掉，核心是“退磁/去磁时间”，不是专门的复位绕组。
DCM 需要足够的退磁时间：导通阶段存进去的能量，必须在关断阶段释放完。占空比太大，关断时间不够，容易从 DCM 进入 CCM；如果退磁时间进一步不足，稳态伏秒平衡被破坏，磁通会逐周期走偏，严重时会把磁芯推向饱和。
峰值电流模式的限制：若工作在连续电流模式，峰值电流模式在 $D>0.5$ 时容易出现次谐波震荡，除非加入足够斜坡补偿。
右半平面零点不是全模式都有：反激的 RHPZ 主要出现在 CCM。在 DCM/BCM 下，功率级通常可以近似看成没有这个零点；一旦进入 CCM，RHPZ 会随负载、匝比、初级电感和占空比变化，通常是低压输入、重载时最难补偿。占空比越大，RHPZ 往往越低，环路带宽就越难做高。
器件应力上升：为了满足输出，过大的占空比往往意味着反射电压、峰值电流、RCD 损耗、MOSFET 电压裕量和热设计都更紧张。
动态余量变小：低压输入、负载突变、启动、掉电保持时，控制器还需要额外占空比余量。

所以面试回答可以说：反激不是“物理上永远不能超过 50%”，而是传统离线反激为了留出退磁时间、稳定性和器件裕量，通常把最大占空比设计在 0.45 左右；如果是 CCM 并做好斜坡补偿，占空比超过 50% 也不是绝对不行，但不属于最保守的常规设计。

5. 理论占空比 30%，实际会不会超过 40% 甚至 50%？

会。理论计算通常基于额定输入、额定输出、理想器件和固定负载；实际闭环会根据工况自动调占空比。可能原因包括：

输入母线下降：低线输入、整流后大电容纹波、掉电保持期间，$V_{dc}$ 变低，占空比必须升高才能维持输出。
负载加重或瞬态过载：输出功率需求增加，控制环会提高峰值电流和占空比。
效率与压降偏差：二极管压降、MOSFET 导通损耗、绕组电阻、RCD 损耗都会让实际所需占空比高于理想值。
变压器参数偏差：匝比、初级电感量、漏感、磁芯温升后的参数变化都会改变实际工作点。
环路补偿或限流进入边界：COMP 电压顶住、峰值限流、VCC 欠压重启等状态，都会让波形看起来偏离理论设计点。

工程解决思路：

最坏工况按最低母线电压、满载、效率、器件压降重新核算，把 $D_{max}$ 设计在 0.4-0.45 左右。
检查反射电压和匝比，避免为了低占空比把 MOSFET 耐压推得太紧。
加足输入电解容量，确认最低输入与掉电保持时间。
若控制器是峰值电流模式并可能进入 $D>0.5$，必须确认斜坡补偿是否足够。
示波器实测 $V_{DS}$、电流采样脚、COMP、VCC 和输出纹波，判断是低线、过载、限流、环路饱和还是辅助供电异常。

把这个 60W 反激的能量流、关键波形和器件应力讲清楚，面试时就能覆盖大部分主功率电路追问。

调试时建议优先观察 MOSFET 的 $V_{DS}$、电流采样电压、辅助绕组 VCC、输出纹波和 RCD 吸收电容电压，这几组波形基本能定位大多数异常。

第四章 Y 电容与共模噪声

反激电源原副边跨接Y电容，核心目的是抑制共模噪声（降低EMI）。

其原理与关键点可浓缩为以下四条：

问题的产生：变压器原副边之间存在寄生电容，开关管产生的高频共模噪声会通过它“窜”到副边。
Y电容的作用（提供捷径）：为跑到副边的高频噪声提供一条最短的、低阻抗的回流路径，让噪声在电源内部“消化”掉，防止其通过大地或电网形成大环路辐射（EMI超标）。
安全考量（为什么是“Y”型）：原副边跨接涉及人身安全。Y电容作为安规电容，损坏后必定是开路（断路），绝不会短路导致高压窜入副边电死人。
容量限制（漏电流）：市电也会顺着Y电容流向副边。如果容量做太大，漏电流就会超标，用户摸到设备金属外壳时会有“麻手”感。

第五章 PCB 布局布线指南

离线式反激电源直接连接高压交流电（如85V-265V AC），其PCB布局（Layout）不仅关系到电路能否正常工作，更直接决定了安全性（安规）、电磁兼容性（EMI）和热性能。以下是详细的布局布线规则和最佳实践。

1. 安规与隔离

离线式电源的首要任务是保证人身安全。必须严格区分初级侧（Primary/高压/热地）和次级侧（Secondary/低压/冷地）。

安全距离（Creepage & Clearance）：
电气间隙（Clearance）：空间中最短的直线距离。初次级之间通常要求 $\ge 4.0\text{mm}$（根据具体安规标准如IEC62368有所不同）。
爬电距离（Creepage）：沿绝缘表面测量的最短距离。初次级之间通常要求 $\ge 6.4\text{mm}$（宽电压输入）或 $\ge 8.0\text{mm}$。
开槽（Slotting）：如果光耦（Optocoupler）、Y电容和变压器下方的爬电距离不够，必须在初次级之间开1mm-2mm宽的槽（铣空）来增加爬电距离。
高压走线：交流输入端（L、N）之间，以及整流桥前后的高压直流走线之间，需保持至少 $2.0\text{mm}$ – $2.5\text{mm}$ 的间距，必要时也可开槽。

2. 核心高频环路控制

反激电源中有三个关键的“高频大电流环路”（高 $di/dt$）。这些环路相当于发射天线，面积越大，产生的差模EMI越严重，寄生电感也越大，会导致电压尖峰。这三个环路的面积必须尽可能小！

2.1 初级主开关环路

路径：输入大电容（Bulk Cap）正极 $\rightarrow$ 变压器初级绕组 $\rightarrow$ 开关管（MOSFET）漏极（Drain） $\rightarrow$ 开关管源极（Source） $\rightarrow$ 电流采样电阻（CS Resistor） $\rightarrow$ 输入大电容负极。
布线要求：
这部分走线应短而宽。
输入大电容应尽可能靠近变压器和电流采样电阻的地端。

2.2 次级整流滤波环路

路径：变压器次级绕组 $\rightarrow$ 输出整流二极管（或同步整流MOS） $\rightarrow$ 输出滤波电容（第一级电容） $\rightarrow$ 变压器次级绕组地。
布线要求：
次级纹波电流非常大，此环路面积极其关键。
输出滤波电容必须紧挨着二极管和变压器的引脚放置。
走线必须足够宽，最好采用大面积覆铜。

2.3 RCD吸收回路

路径：变压器初级绕组 $\rightarrow$ 吸收二极管 $\rightarrow$ R、C网络 $\rightarrow$ 变压器初级绕组。
布线要求：
开关管关断时，变压器漏感能量通过此环路释放，产生极高频的振荡。
RCD网络必须紧贴变压器的初级引脚和MOSFET的Drain极，引线越短越好。

3. 关键节点控制

电压快速变化的节点（高 $dV/dt$）会通过寄生电容耦合产生共模EMI（Common-mode EMI）。

Switch Node（开关节点/MOSFET Drain极）：
这里的电压在 0V 到高达 500V+ 之间高速跳变。
原则：铺铜面积要满足散热要求，但不可无限制放大。面积过大会增加对大地的寄生电容，导致严重的共模EMI。通常设计成短小精悍的矩形或多边形。
不要在此节点下方（不管是同层还是底层）走任何弱信号线。
次级二极管的阳极/阴极（相连变压器端）：也是高 $dV/dt$ 节点，同样需要控制覆铜面积。

4. 接地策略

接地是电源布局中最容易出错的地方。推荐采用单点接地（Star Grounding）或分区接地策略。

4.1 初级接地

功率地（Power GND）：输入大电容负极 $\rightarrow$ 电流采样电阻的地端。这是大电流回流路径，非常脏（噪声大）。
控制地（Control/IC GND）：控制芯片（PWM IC）的GND引脚，以及IC周边的旁路电容、Vcc滤波电容、反馈电阻的地端。这是相对干净的地。
连接方式：控制地必须“汇聚”于一点，然后再用一根单独的线（或较窄的铜皮）单点连接到电流采样电阻（CS）接大电容的那一端（也称为 Kelvin 连接）。绝不能让大电流流过控制地网络。

4.2 次级接地

原则类似，输出滤波电容的地端作为参考点（星型接地的中心）。反馈网络（TL431、分压电阻）的地应直接拉到输出最后一级滤波电容的地端，避免经过有大纹波电流流过的功率地覆铜。

5. 控制IC周边信号线布线

电流采样（CS – Current Sense）：
这根线非常敏感。必须采用Kelvin（开尔文）接法，即直接从采样电阻的焊盘根部引出。
CS引脚前端通常有一个RC低通滤波器，这个RC必须紧挨着控制IC的CS引脚和IC的GND引脚放置。
栅极驱动（Gate Drive）：
路径：IC Drive引脚 $\rightarrow$ 驱动电阻/二极管 $\rightarrow$ MOSFET Gate。回流路径：MOSFET Source $\rightarrow$ CS电阻 $\rightarrow$ IC GND。
驱动环路也包含瞬态大电流，线宽应适当加粗（如 15-20mil），且路径尽可能短，减小寄生电感以防止栅极震荡。
反馈引脚（FB / COMP）：
高阻抗节点，极易受干扰。FB线应远离高压开关节点（Drain）、变压器磁芯和高频大电流走线。
FB线如果比较长，可以在走线周围包地（GND shielding）。

6. EMI 滤波器与 Y 电容

EMI 输入滤波器（X电容，共模电感）：
放置在交流输入端，布局应保持线性（一字型），避免输入端和经过滤波后的走线产生交叉或平行耦合（防止高频噪声重新耦合回去）。
Y 电容（Y-Capacitor）：
用于为共模噪声提供低阻抗回流路径。
应连接在初级大电容（或变压器初级静点）的静地与次级输出地之间。
引脚必须尽可能短！Y电容本身的引线电感如果过大，高频滤波效果将大打折扣。

7. 散热设计

主要发热器件：功率MOSFET、整流二极管/同步整流管、变压器、电流采样电阻、整流桥。
散热方式：
表面贴装器件（SMD）依赖PCB铜皮散热。在发热器件的焊盘处（如DPAK封装的Drain极），应铺设大面积铜皮。
使用散热过孔（Thermal Vias）：在发热焊盘上打多个阵列分布的过孔（直径一般 0.3mm），将热量传导到背面的铜皮进行散热。
注意权衡：开关节点（Drain）的散热铜皮面积与EMI是一对矛盾，通常需要增加散热片（Heatsink）或通过多层板内部铺铜来解决，而不是一味扩大表层高频节点的面积。

第六章 60W 反激基础设计解析

本项目基于以下设计规格：

输入电压：220Vac $\pm$ 20% (即 176Vac ~ 264Vac)
输出规格：12V / 5A (额定功率 60W)
预估效率 ($\eta$)：85%
开关频率 ($f_s$)：65 kHz

第一部分：核心疑问详细解答

在开始计算之前，我们先解决您提出的四个非常专业且直击反激设计核心的疑问。

1. 为什么通常选反射电压 ($V_{or}$) 在 80V-100V？大了或小了会怎样？

解释：

反射电压 $V_{or}$ 是次级输出电压（加上二极管压降）在开关管关断时，按照变压器匝数比“反射”回初级的电压：

$$
V_{or} = n \times (V_o + V_d)
$$

选择 80-100V 是初级 MOSFET 和次级二极管电压应力之间的一个最佳平衡点。

如果 $V_{or}$ 太大（例如 > 120V）：
初级MOSFET遭殃：开关管关断时的最大电压应力为最高输入直流电压加上反射电压和漏感尖峰： $$
V_{ds(max)} = V_{dc(max)} + V_{or} + V_{spike}
$$ 如果 $V_{or}$ 很大，很容易超过 600V 甚至 650V。这就逼迫你使用 800V 或更昂贵的 MOSFET，而高耐压 MOSFET 的导通电阻 ($R_{ds(on)}$) 通常更大，导致效率降低。
次级二极管获益：匝数比 $n$ 会变大，次级二极管在开关管导通时承受的电压会减小：
$$
V_{diode} = V_o + \frac{V_{dc(max)}}{n}
$$
可以选用低耐压的肖特基二极管。
如果 $V_{or}$ 太小（例如 < 60V）：
次级二极管遭殃：匝数比 $n$ 变小，$V_{diode}$ 会变得很高。对于 12V 输出，如果你被迫使用 100V 或 150V 耐压的二极管，它的正向压降 ($V_f$) 会比 60V 肖特基大得多，严重增加次级整流损耗。
占空比太小：最大占空比会变得很小：
$$
D_{max} = \frac{V_{or}}{V_{dc(min)} + V_{or}}
$$
占空比越小，意味着初级要在极短的时间内把能量传递给变压器，初级电流的有效值 (RMS) 会急剧增加，导致初级线圈铜损和 MOSFET 导通损耗大幅增加。

2. 电流纹波系数 ($K_{rp}$) 为什么选 0.4 到 0.5？

解释：

纹波系数公式如下：
$$
K_{rp} = \frac{\Delta I}{I_{peak}}
$$
它决定了电源是工作在深度连续模式(CCM)、临界模式(BCM)还是断续模式(DCM)。对于 60W 这个功率段，通常设计在 CCM 模式，0.4-0.5 是折中优化的结果：

如果 $K_{rp}$ 接近 1 (DCM模式)：初级峰值电流 ($I_{peak}$) 和有效值会非常大。这会导致变压器铜损和 MOSFET 导通损耗极大。对于 60W，纯 DCM 模式对初级侧的电流应力太不友好了。
如果 $K_{rp}$ 极小 (例如 0.1，深度CCM)：电流波形接近纯矩形，有效值变小了，但是为了维持这么小的电流纹波，变压器的初级电感量 ($L_p$) 必须设计得非常巨大。这不仅需要更大的磁芯，还会导致右半平面零点 (RHP Zero) 频率过低，环路补偿变得极其困难，电源动态响应极差。
结论：选择 0.4-0.5 可以在变压器体积（电感量要求）、开关管电流应力、以及环路稳定性之间取得最完美的平衡。

3. 为什么峰值电流 ($I_{peak}$) 不是平均电流 ($I_{avg}$) 除以最大占空比 ($D_{max}$)？

解释：

这是一个典型的几何认知误区。

因为电流只在占空比 $D_{max}$ 期间流通，算出来的其实是导通期间的平均电流（也就是电流波形梯形的中点电流，记作 $I_{mid}$）：
$$
I_{mid} = \frac{I_{avg}}{D_{max}}
$$
在反激电源的导通期间，初级电流是从一个非零的初始值 ($I_{initial}$) 爬升到峰值 ($I_{peak}$) 的，波形是一个斜上的梯形。真正的峰值电流等于中点电流加上一半的纹波电流：
$$
I_{peak} = I_{mid} + \frac{\Delta I}{2}
$$
所以 $I_{peak}$ 永远大于导通期平均值（除非电感无限大，没有纹波）。

4. 变压器匝数比计算时还没选输出二极管，怎么计算？怎么考虑损耗？

解释：

关于二极管压降 ($V_d$)：在设计初期，我们通常通过经验预估 $V_d$。对于 12V/5A 的输出，必定会选择肖特基二极管或超快恢复二极管。肖特基二极管的正向压降一般在 0.5V – 0.6V 之间。即使你预估 0.6V，而实际选用的二极管是 0.5V 或 0.7V，对 12.6V 的总电压影响不到 1%。考虑到最后计算出的匝数必须取整数（比如 40匝:6匝），这个微小的误差最终会被“匝数取整”吸收掉，不需要在初期死磕精确值。
关于损耗：变压器的匝数比是由伏秒平衡决定的： $$
V_{dc} \times D = V_{or} \times (1-D)
$$ 反射电压纯粹是电压的映射： $$
V_{or} = n(V_o + V_d)
$$ 与效率/损耗无关。损耗（85%效率）只影响你从电网抽取的初级输入电流大小和输入功率，不影响变压器的电压比。

第二部分：补充理论 —— 基于伏秒平衡推导输入输出关系

什么是伏秒平衡？

对于任何稳定工作的开关电源，其内部的电感在一个完整的开关周期内，充入的磁通量必须等于释放的磁通量。体现在电压和时间上，就是导通正向“电压 $\times$ 时间”必须等于关断反向“电压 $\times$ 时间”。

推导过程（基于连续导通模式 CCM）：

假设开关周期为 $T_s$，占空比为 $D$。

开关管导通期间 ($t_{on} = D \times T_s$)：输入直流电压 $V_{dc}$ 全部加在变压器初级电感上。此时初级电感吸收的伏秒积为： $$
Area_{on} = V_{dc} \times D \times T_s
$$
开关管关断期间 ($t_{off} = (1-D) \times T_s$)：变压器次级二极管导通，次级线圈的电压被钳位在 $V_o + V_d$。这个电压会按照匝数比 $n$ 反射回初级，也就是反射电压 $V_{or}$。此时初级电感释放的伏秒积为： $$
Area_{off} = V_{or} \times (1-D) \times T_s
$$
根据伏秒平衡法则求等式： $$
Area_{on} = Area_{off}
$$ $$
V_{dc} \times D \times T_s = V_{or} \times (1-D) \times T_s
$$ 两边约去开关周期 $T_s$，得到反激设计最核心的基础等式： $$
V_{dc} \times D = V_{or} \times (1-D)
$$
代入反射电压公式得到最终关系式：将反射电压代入： $$
V_{or} = n \times (V_o + V_d)
$$ $$
V_{dc} \times D = n \times (V_o + V_d) \times (1-D)
$$ 稍微整理一下，就能得到反激电源的输入输出关系式： $$
V_o + V_d = \frac{V_{dc}}{n} \times \frac{D}{1-D}
$$

公式的物理意义：

这个公式清晰地表明了，反激电源本质上是一个带变压器隔离的 Buck-Boost（升降压）变换器。前面的 $\frac{V_{dc}}{n}$ 相当于变压器物理降压，后面的 $\frac{D}{1-D}$ 则是经典的 Buck-Boost 占空比传递函数。

第三部分：基本数据设计与计算过程

现在我们代入您的具体参数，利用上面的理论进行正式的变压器基础数据计算。

步骤 1：确定输入直流电压范围

根据电网 220Vac，波动 20%：

最小交流输入：

$$
V_{ac(min)} = 220 \times 0.8 = 176 \text{ Vac}
$$

最大交流输入：

$$
V_{ac(max)} = 220 \times 1.2 = 264 \text{ Vac}
$$

经过整流桥和输入大电容（按 60W 配置 68uF 左右电容估算）：

最小直流电压：

$$
V_{dc(min)} \approx V_{ac(min)} \times \sqrt{2} – 20\text{V} \approx 200\text{V}
$$

最大直流电压：

$$
V_{dc(max)} \approx V_{ac(max)} \times \sqrt{2} \approx 373\text{V}
$$

步骤 2：选择反射电压并计算最大占空比 ($D_{max}$)

为了兼顾 600V/650V 开关管和 60V-100V 肖特基二极管，设定反射电压：

$$
V_{or} = 90\text{V}
$$

在输入电压最低 $V_{dc(min)}$ 时，为了维持输出，占空比最大。利用伏秒平衡公式计算最大占空比：

$$
D_{max} = \frac{V_{or}}{V_{dc(min)} + V_{or}} = \frac{90}{200 + 90} = 0.31 \text{ (或 31\%)}
$$

步骤 3：计算初级平均电流与峰值电流

输入总功率：

$$
P_{in} = \frac{P_{out}}{\eta} = \frac{60\text{W}}{0.85} = 70.59\text{W}
$$

初级平均电流：

$$
I_{avg} = \frac{P_{in}}{V_{dc(min)}} = \frac{70.59}{200} = 0.353\text{A}
$$

选取纹波系数：

$$
K_{rp} = 0.45
$$

计算初级峰值电流：
$$
I_{peak} = \frac{I_{avg}}{D_{max} \times \left(1 – \frac{K_{rp}}{2}\right)} = \frac{0.353}{0.31 \times (1 – 0.225)} \approx 1.469\text{A}
$$

步骤 4：计算初级电感量 ($L_p$)

变压器在导通期间储存能量，初级电感量计算公式基于法拉第定律 $V = L \frac{di}{dt}$：
$$
L_p = \frac{V_{dc(min)} \times D_{max}}{I_{peak} \times K_{rp} \times f_s}
$$
代入数据进行计算：
$$
L_p = \frac{200\text{V} \times 0.31}{1.469\text{A} \times 0.45 \times 65000\text{Hz}} = \frac{62}{42968} \approx 0.00144\text{H} = 1.44 \text{ mH}
$$

步骤 5：计算变压器匝数比 ($n$)

预估二极管正向压降：

$$
V_d = 0.6\text{V}
$$

输出电压：

$$
V_o = 12\text{V}
$$

理论匝数比：
$$
n = \frac{N_p}{N_s} = \frac{V_{or}}{V_o + V_d} = \frac{90}{12 + 0.6} = \frac{90}{12.6} \approx 7.14
$$
后续实操建议：

在实际绕制时，如果次级采用 6 匝 ($N_s = 6$)，则初级匝数 $N_p = 6 \times 7.14 \approx 43$ 匝。此时实际的 $n = 43/6 = 7.167$。实际的 $V_{or}$ 会微调为 $7.167 \times 12.6 \approx 90.3V$，完全符合我们初始的预设目标！

总结核心设计参数表

参数名称	符号	计算结果	备注
反射电压	$V_{or}$	90 V	经验选取平衡应力
最大占空比	$D_{max}$	31%	最恶劣输入条件(176Vac)下
初级峰值电流	$I_{peak}$	1.469 A	用于选型 MOSFET 和计算磁芯防饱和
初级电感量	$L_p$	1.44 mH	$A_L$ 值和气隙(Gap)的计算依据
匝数比	$N_p/N_s$	7.14	推荐 43匝 : 6匝

第七章变压器设计：AP 法选型与绕组计算

本文档承接上一篇《60W离线式反激电源基础设计解析》，在已经确定电感量、峰值电流和匝数比的基础上，进行实际变压器的磁芯选型（AP法）、匝数计算与线径选择。

前置已知参数回顾

从上一阶段的计算中，我们已经获得了以下核心数据：

最大占空比 ($D_{max}$)：$0.31$ (在 $V_{dc(min)}=200V$ 时)
初级峰值电流 ($I_{peak}$)：$1.469\text{ A}$
纹波系数 ($K_{rp}$)：$0.45$
初级电感量 ($L_p$)：$1.44\text{ mH}$ (即 $1.44 \times 10^{-3}\text{ H}$)
变压器理想匝数比 ($n$)：$7.14$
开关频率 ($f_s$)：$65\text{ kHz}$

步骤 1：计算初次级有效值电流 ($I_{rms}$)

有效值电流 ($I_{rms}$) 不仅用于后续计算 AP 值，更是计算线径、评估发热（铜损）的唯一依据。

1. 初级谷底电流 ($I_{valley}$)

根据纹波系数定义 $K_{rp} = \frac{I_{peak} – I_{valley}}{I_{peak}}$，我们可以求出开关管导通初期的谷底电流：

$$
I_{valley} = I_{peak} \times (1 – K_{rp}) = 1.469 \times (1 – 0.45) = 1.469 \times 0.55 \approx 0.808\text{ A}
$$

2. 初级有效值电流 ($I_{p(rms)}$)

反激初级电流波形是一个占空比为 $D_{max}$ 的梯形波，其有效值计算公式为：
$$
I_{p(rms)} = \sqrt{D_{max} \times \frac{I_{peak}^2 + I_{peak} \cdot I_{valley} + I_{valley}^2}{3}}
$$
代入数据计算括号内部分：

$I_{peak}^2 = 1.469^2 \approx 2.158$
$I_{peak} \cdot I_{valley} = 1.469 \times 0.808 \approx 1.187$
$I_{valley}^2 = 0.808^2 \approx 0.653$

$$
I_{p(rms)} = \sqrt{0.31 \times \frac{2.158 + 1.187 + 0.653}{3}} = \sqrt{0.31 \times \frac{3.998}{3}} \approx \sqrt{0.413} \approx 0.643\text{ A}
$$

3. 次级有效值电流 ($I_{s(rms)}$)

次级电流波形与初级相似，只是时间段变成了次级导通时间 $(1-D_{max})$，且幅度放大了 $n$ 倍。利用初次级能量守恒的便捷公式：

$$
I_{s(rms)} = I_{p(rms)} \times n \times \sqrt{\frac{1 – D_{max}}{D_{max}}}
$$

$$
I_{s(rms)} = 0.643 \times 7.14 \times \sqrt{\frac{1 – 0.31}{0.31}} = 4.59 \times \sqrt{2.225} \approx 4.59 \times 1.49 \approx 6.84\text{ A}
$$

(注：输出平均电流是 5A，但由于次级脉冲波形的有效值必然大于平均值，算出 6.84A 是完全正确的。)

步骤 2：AP 法选择变压器磁芯

AP 法的核心思想是：变压器磁芯的窗口面积 ($A_w$) 决定了能绕下多少粗的铜线，有效截面积 ($A_e$) 决定了能传递多少能量而不饱和。两者的乘积 $AP$ 必须大于一个理论计算的下限值。

反激变压器的经典 AP 公式：
$$
AP = \frac{L_p \times I_{peak} \times I_{p(rms)} \times 10^4}{B_{max} \times K_u \times J} \quad (\text{单位：} cm^4)
$$
参数取值设定：

$B_{max}$ (最大工作磁通密度)：为了防止高温下铁氧体磁芯饱和，65kHz 下通常取 0.25 T (即 2500 Gauss)。
$K_u$ (窗口利用系数)：反激变压器需要加多层绝缘胶带和安全挡墙，通常取 0.2。
$J$ (电流密度)：自然冷却取 $4\text{ A}/mm^2$，风冷可取较大。为了保证 60W 温度良好，我们取 $400\text{ A}/cm^2$ (即 $4\text{ A}/mm^2$)。

代入公式计算所需的最小 AP 值：

$$
AP = \frac{1.44 \times 10^{-3} \times 1.469 \times 0.643 \times 10^4}{0.25 \times 0.2 \times 400} = \frac{13.6}{20} = 0.68 \text{ cm}^4
$$

磁芯选型：查阅常用铁氧体磁芯手册：

EE25 磁芯：$AP \approx 0.35 \text{ cm}^4$ (太小)
EE28 磁芯：$A_e = 86 \text{ mm}^2, A_w = 82 \text{ mm}^2 \implies AP = 0.705 \text{ cm}^4$ (完美匹配)
PQ2620 磁芯：$A_e = 119 \text{ mm}^2, A_w = 47 \text{ mm}^2 \implies AP = 0.56 \text{ cm}^4$ (窗口稍紧)

结论：我们选择非常经典且性价比极高的 EE28 (有时标为 EE28/21/11) 磁芯，其有效截面积 $A_e = 86 \text{ mm}^2 = 86 \times 10^{-6} \text{ m}^2$。

步骤 3：计算并校正实际匝数

避坑指南：在上一篇基础推导中，我们为了解释匝数比 $n=7.14$，随手举了一个“次级6匝，初级43匝”的例子。现在我们用选定的 EE28 磁芯来验证一下，如果真的绕 43 匝会怎样？根据法拉第定律：$B_{max} = \frac{L_p \cdot I_{peak}}{N_p \cdot A_e} = \frac{1.44m \times 1.469}{43 \times 86\mu} = 0.57\text{ T}$。铁氧体在 0.35T 就会严重饱和炸机，0.57T 绝对行不通！这就是为什么必须要走这一步计算的原因。

1. 计算初级最少匝数 ($N_{p(min)}$)

为了保证在设定的 $B_{max} = 0.25\text{ T}$ 下不饱和：
$$
N_{p(min)} = \frac{L_p \times I_{peak}}{B_{max} \times A_e}
$$
$$
N_{p(min)} = \frac{1.44 \times 10^{-3} \times 1.469}{0.25 \times 86 \times 10^{-6}} = \frac{2.115 \times 10^{-3}}{21.5 \times 10^{-6}} \approx 98.3 \text{ 匝}
$$

初级匝数必须大于 98.3 匝。

2. 匹配匝数比选取整数匝数

已知理想匝数比 $n = 7.14$，为了凑整并方便绕制：

如果我们设定次级 $N_s = 14 \text{ 匝}$
则初级匝数 $N_p = N_s \times n = 14 \times 7.14 \approx 100 \text{ 匝}$

3. 反算实际 $B_{max}$ 验证

采用 100 匝后，实际的最大磁通密度变为：

$$
B_{max(actual)} = \frac{1.44 \times 10^{-3} \times 1.469}{100 \times 86 \times 10^{-6}} = 0.246 \text{ T}
$$

$0.246\text{ T} < 0.25\text{ T}$，设计极其安全，完全没有饱和风险。

4. 辅助绕组 ($N_a$) 匝数计算

假设供电给 PWM 芯片的辅助电压需求为 $V_{cc} = 15V$，辅助绕组整流二极管压降 $V_{da} = 0.8V$ (通常用快恢复二极管)。辅助绕组与次级主绕组的伏匝比必须一致：

$$
\frac{N_a}{V_{cc} + V_{da}} = \frac{N_s}{V_o + V_d}
$$

$$
N_a = N_s \times \frac{V_{cc} + V_{da}}{V_o + V_d} = 14 \times \frac{15 + 0.8}{12 + 0.6} = 14 \times \frac{15.8}{12.6} \approx 17.5 \text{ 匝}
$$

取整，$N_a = 17 \text{ 匝}$ (也可以取 18 匝，靠芯片 Vcc 外部稳压或限流)。

步骤 4：考虑趋肤效应，计算导线线径

开关频率达到 65kHz 时，高频电流只会贴着导线表面走（趋肤效应），导线太粗会导致内部铜材浪费且交流阻抗剧增。

1. 计算 65kHz 下的趋肤深度 ($\delta$)

$$
\delta = \frac{66.1}{\sqrt{f_s}} = \frac{66.1}{\sqrt{65000}} \approx 0.26 \text{ mm}
$$

这意味着，单根导线的最大可用直径不应超过 $2 \delta = 0.52 \text{ mm}$。

2. 初级线径计算 ($J = 4\text{ A}/mm^2$)

所需截面积 $S_p$：

$$
S_p = \frac{I_{p(rms)}}{J} = \frac{0.643}{4} = 0.16 \text{ mm}^2
$$

计算对应线径 $d_p$：

$$
d_p = 2 \times \sqrt{\frac{S_p}{\pi}} = 2 \times \sqrt{\frac{0.16}{3.14}} \approx 0.45 \text{ mm}
$$

结论：$0.45\text{ mm} < 0.52\text{ mm}$，不会发生严重的趋肤效应。 选定：初级使用单根 0.45 mm 漆包线，绕制 100 匝。

3. 次级线径计算

所需截面积 $S_s$：

$$
S_s = \frac{I_{s(rms)}}{J} = \frac{6.84}{4} = 1.71 \text{ mm}^2
$$

理论单根线径 $d_s$：

$$
d_s = 2 \times \sqrt{\frac{1.71}{\pi}} \approx 1.47 \text{ mm}
$$

致命问题：$1.47\text{ mm}$ 远大于趋肤极限 $0.52\text{ mm}$！如果用一根 1.5mm 的粗线，发热会非常恐怖。 解决方案 (多股并绕)：我们选用 $0.45\text{ mm}$ 的导线进行多股并绕（单根面积为 $0.16\text{ mm}^2$）：

$$
\text{所需股数} = \frac{1.71}{0.16} \approx 10.7 \text{ 股}
$$

选定：为了满足安规隔离和绕制便利，强烈推荐次级使用 0.45 mm 或 0.5 mm 的“三层绝缘线(TIW)”，采用 10 股并绕（或使用多股绞合线 Litz Wire），绕制 14 匝。

最终变压器设计参数汇总表

参数项	设计结果	备注与规格说明
选定磁芯	EE28	铁氧体材质 (如 PC40/PC44)
初级电感量 ($L_p$)	1.44 mH	磨气隙 (Gap) 使其达到此电感量
初级绕组 ($N_p$)	100 匝	0.45 mm 漆包线，单根绕制
次级绕组 ($N_s$)	14 匝	0.45 mm 三层绝缘线(TIW)，10股并绕
辅助绕组 ($N_a$)	17 匝	0.25 mm 漆包线，单根绕制 (电流极小无需粗线)
最大磁通密度 ($B_{max}$)	0.246 T	低于 0.25 T，高温防饱和设计安全

第八章变压器进阶：AP 参数、气隙与损耗

在上一篇文档中，我们运用 AP 法（面积乘积法）快速选定了 EE28 磁芯，并计算了具体的匝数。在此过程中，我们引入了一些“经验值”（如 $B_{max}$、$K_u$、$J$），并且跳过了实际绕制中必不可少的“气隙(Gap)”和“磁损耗”评估。

本文档将作为深度补充，为您一一解开这些参数背后的物理意义。

第一部分：AP法核心经验值取值原理解析

AP 法公式为：
$$
AP = \frac{L_p \times I_{peak} \times I_{p(rms)} \times 10^4}{B_{max} \times K_u \times J}
$$

1. 最大工作磁通密度 $B_{max}$ 为什么选 0.25 T？

解释：$B_{max}$ 是变压器设计中最关乎生死存亡的参数。

材料物理极限：常用的开关电源铁氧体材料（如 PC40、PC44 等），在常温（25℃）下的饱和磁通密度（$B_{sat}$）通常在 0.45 T 左右。但在实际满载工作时，变压器内部温度可能高达 100℃ 甚至更高。铁氧体材料有一个致命特性：温度越高，饱和磁通密度越低。 在 100℃ 时，PC40 的 $B_{sat}$ 会降至 0.35 T 左右。
安全裕量：如果工作在 0.35 T，只要电网电压波动或者负载有瞬间跳变导致 $I_{peak}$ 微弱增加，磁芯就会立刻饱和。磁芯一旦饱和，电感量 $L_p$ 瞬间跌至接近零，初级电流会呈指数级飙升，瞬间炸毁 MOSFET。
频率限制：随着开关频率的升高，如果 $\Delta B$（磁通摆幅）太大，磁芯内部的磁滞损耗和涡流损耗会急剧增加（这在后面的损耗部分会讲）。为了控制损耗发热，频率越高，$B_{max}$ 的取值就必须越低。
结论：对于 65kHz 的开关频率，为了保证在 100℃ 高温下仍有足够的抗饱和裕量，并且限制磁损耗，工业界通常将 $B_{max}$ 设定在 0.25 T 到 0.28 T 之间。0.25 T 是一个非常稳妥、保守且长寿的设计值。

2. 窗口利用系数 $K_u$ 为什么选 0.2？

解释：$K_u$ 描述的是磁芯的窗口面积（孔洞部分）真正被铜线（导电部分）填满的比例。

为什么不是 1？ 因为圆形的线与线之间有空隙；漆包线外面有一层绝缘漆；变压器骨架（Bobbin）本身占据了很大空间。
反激变压器的特殊性：反激电源通常是从高压电网直接降压到低压输出，需要满足严苛的安全隔离标准（如挡墙设计、至少 3 层黄胶带绝缘隔离）。此外，反激为了减少漏感，通常采用“三明治绕法”（初级-次级-初级），这进一步增加了层间绝缘胶带的厚度和空间浪费。
结论：因为上述种种绝缘和安规需求，反激变压器的窗口利用率极低。通常普通变压器 $K_u$ 可取 0.4，但在反激设计中，取 0.2 到 0.25 是最符合实际绕制情况的。选 0.2 意味着你认为只有 20% 的窗口面积是被纯铜占用的，这能保证你计算出的线径在实际生产中绝对绕得下。

3. 电流密度 $J$ 为什么选 $400\text{ A}/cm^2$ ($4\text{ A}/mm^2$)？

解释：$J$ 决定了允许铜线发多大的热。

导线的发热（铜损）与电流的平方成正比。线越细，电阻越大，发热越严重。
电流密度 $J$ 的选择主要取决于变压器的冷却条件和允许的温升。
密闭无风环境：散热极差，通常取 $3 – 4\text{ A}/mm^2$。
自然对流冷却（如普通适配器）：取 $4 – 5\text{ A}/mm^2$。
强制风冷（有风扇）：可取 $6 – 8\text{ A}/mm^2$ 甚至更高。
结论：60W 反激通常采用无风扇的自然冷却结构，为了保证长期工作的温升不超过 40-50℃，取 $4\text{ A}/mm^2$（即 $400\text{ A}/cm^2$）是一个在发热与线径体积之间取得平衡的经典经验值。

第二部分：为什么要磨气隙？如何计算？

在之前的 AP 法设计中，我们只计算了磁芯大小和匝数。但在反激电源中，气隙（Air Gap）是灵魂所在。

1. 为什么反激变压器必须有气隙？

反激变压器实际上应该被称为“耦合电感”。在开关管导通期间，它是作为一个纯电感在储能。

如果没有气隙（完整的闭合磁路）：磁导率极其巨大，只要流过非常小的直流电流，磁芯就会瞬间饱和。
加入气隙的作用：气隙（空气的磁导率极低）极大地增加了磁路的整体磁阻。这使得磁芯的 $B-H$ 磁化曲线“倾斜”，允许变压器在达到饱和磁通密度 $B_{sat}$ 之前，流过大得多的初级电流并储存更多的能量。
简而言之：电感量 $L_p$ 和防饱和是由 $N_p$ 和气隙共同决定的。我们通过磨削磁芯中柱形成气隙，来精确地“定制”我们需要的 $L_p = 1.44\text{ mH}$。

2. 气隙长度 ($l_g$) 的计算

气隙的计算基于磁路欧姆定律。气隙长度主要由空气的磁导率 ($\mu_0$)、有效截面积 ($A_e$)、匝数 ($N_p$) 和目标电感量 ($L_p$) 决定。考虑到大部分磁阻集中在气隙处，气隙长度的近似计算公式为：

$$
l_g \approx \frac{\mu_0 \times N_p^2 \times A_e}{L_p}
$$

已知参数：

真空磁导率 $\mu_0 = 4\pi \times 10^{-7} \text{ H/m}$
初级匝数 $N_p = 100 \text{ 匝}$
EE28 磁芯有效截面积 $A_e = 86 \text{ mm}^2 = 86 \times 10^{-6} \text{ m}^2$
目标初级电感量 $L_p = 1.44 \text{ mH} = 1.44 \times 10^{-3} \text{ H}$

代入计算：

$$
l_g \approx \frac{4 \times 3.14 \times 10^{-7} \times 100^2 \times 86 \times 10^{-6}}{1.44 \times 10^{-3}}
$$

$$
l_g \approx \frac{1.256 \times 10^{-6} \times 10000 \times 86 \times 10^{-6}}{1.44 \times 10^{-3}}
$$

$$
l_g \approx \frac{1.08 \times 10^{-6}}{1.44 \times 10^{-3}} \approx 0.00075 \text{ m} = 0.75 \text{ mm}
$$

实际操作建议：计算出的 $0.75\text{ mm}$ 是总气隙长度。如果是 EE 型磁芯，通常只磨削中柱，那么中柱需要磨去 $0.75\text{ mm}$。如果在两边垫绝缘纸，因为左右各有一个气隙，绝缘纸的厚度应为 $0.75 / 2 = 0.375\text{ mm}$。（注意：这只是理论初算，实际生产中会因为“边缘磁通”(Fringing Flux) 效应，实际垫纸或磨气的尺寸会略大于计算值，通常由绕线厂通过阻抗分析仪测试 $L_p$ 来微调打磨深度。）

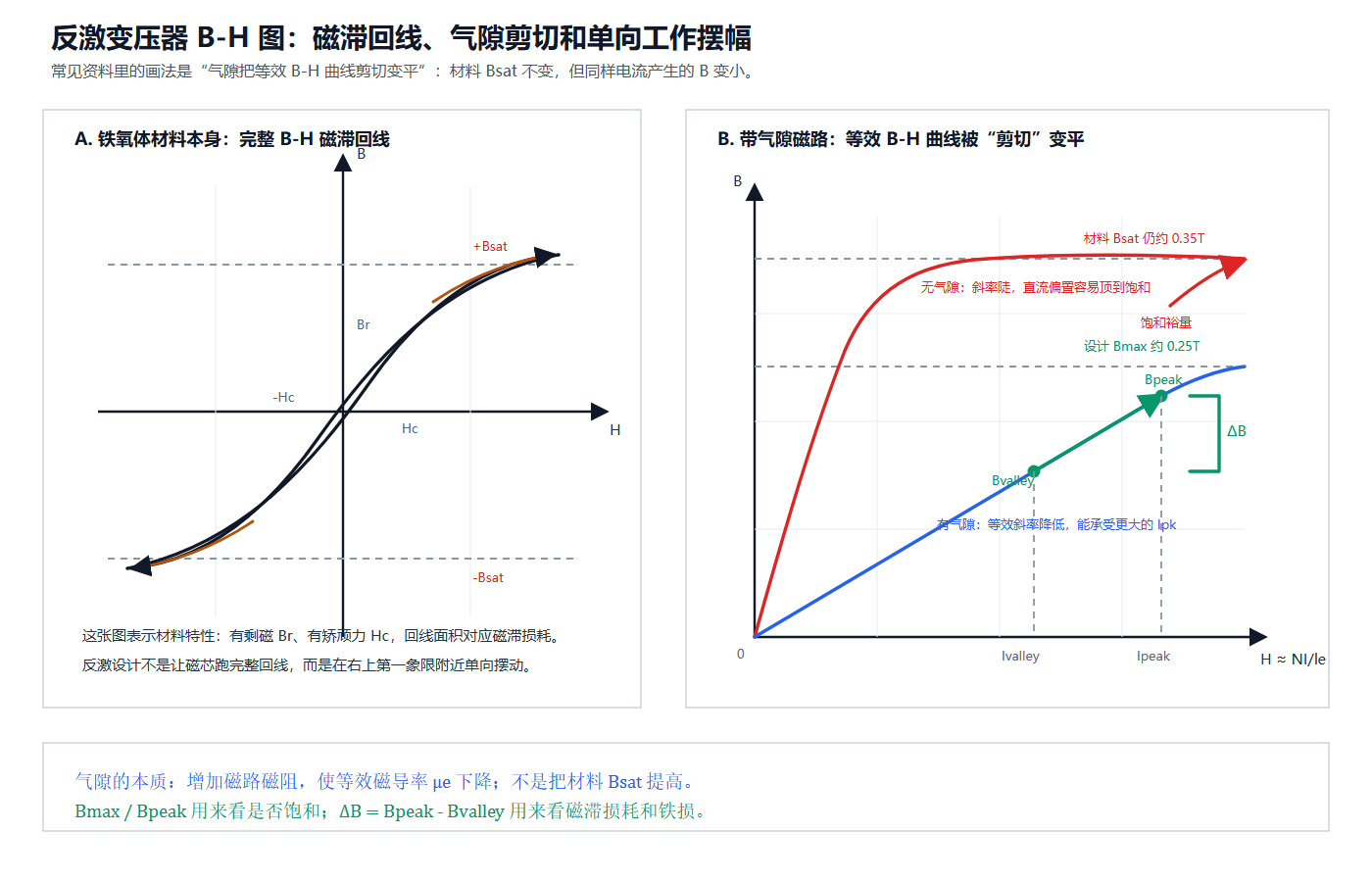

第三部分：B-H 曲线、气隙与饱和

B-H 曲线描述的是磁芯材料中磁场强度 $H$ 与 磁通密度 $B$ 的关系。对反激变压器来说，它不是普通变压器的“即时传能磁芯”，而是带气隙的耦合电感，因此理解 B-H 曲线时要抓住两个点：工作点不能推到饱和区，气隙会改变等效斜率和储能能力。

1. B-H 曲线怎么看？

横轴 $H$ 可以理解为磁化力，和绕组安匝数有关：$H \approx \frac{N I}{l_e}$。
纵轴 $B$ 是磁芯中的磁通密度，和绕组伏秒、匝数、截面积有关。
曲线斜率可以理解为“等效磁导率”：斜率越陡，同样电流带来的磁通密度越高，电感量也越大。
接近饱和后，曲线会变平。同样增加电流，$B$ 增加很少，等效磁导率下降，表现为电感量快速下降。

反激最容易误解的一点是：它不像工频变压器那样围绕正负方向对称摆动，而是带有明显直流偏置，主要工作在第一象限。MOSFET 导通时，原边电流从 $I_{valley}$ 爬升到 $I_{peak}$，对应 B-H 图上的工作点也从 $B_{valley}$ 走到 $B_{peak}$。

所以反激设计里限制 $B_{max}$，本质就是让最大峰值电流 $I_{peak}$ 对应的 $B_{peak}$ 仍然远离饱和拐点。65kHz、自然散热的小功率反激常把 $B_{max}$ 控制在 0.25T 左右，就是为了给高温、输入波动和瞬态过载留裕量。

2. 气隙对 B-H 曲线的影响

加气隙后，磁路总磁阻显著增大，等效 B-H 曲线会变“平缓”：同样的电流产生的 $B$ 更低，磁芯不容易饱和，但电感量也会下降。

这里要注意一句话：气隙不是把磁芯材料本身的 $B_{sat}$ 变高了，而是让同样安匝数产生的 $B$ 变低了。 换句话说，饱和线还在那里，但工作点被“拉慢”了，需要更大的电流才会推到饱和区。

这正是反激必须磨气隙的原因：

没有气隙时，磁芯磁导率很高，少量直流偏置电流就可能把磁芯推向饱和。
加气隙后，主要储能位置转移到气隙，磁芯可以承受更大的直流偏置电流。
气隙、匝数和磁芯截面积共同决定初级电感量 $L_p$ 和饱和裕量。

3. $B_{max}$ 和 $\Delta B$ 为什么要分开看？

在反激里有两个容易混淆的量：

$B_{max}$ 或 $B_{peak}$：最大绝对磁通密度，主要决定会不会饱和。
$\Delta B = B_{peak} – B_{valley}$：一个开关周期内的磁通摆幅，主要决定磁滞损耗和磁芯发热。

这就是为什么前面设计里既要控制 $B_{max} \approx 0.25\text{ T}$，又要在铁损评估里单独计算 $\Delta B$。前者是安全边界，后者是损耗边界；两个都合理，磁件才算稳。

4. 饱和测试和 B-H 曲线的关系

如果要标准地判断磁性元件的抗饱和能力，常用两类方法：

带 DC Bias 的电感测试：用 LCR 电桥、阻抗分析仪或专用磁件测试仪叠加直流偏置电流，观察电感量随偏置电流的下降曲线。电感量明显下降，说明工作点接近 B-H 曲线的非线性或饱和区域。
B-H 曲线测试：用磁性元件测试设备或积分法测磁滞回线，直接得到材料和磁路的 $B$-$H$ 关系。

示波器观察原边电流斜率，只能算整机运行时的现象判断。它可以帮助发现“可能饱和”，但不是标准的饱和参数测试。

第九章磁性元件损耗评估与优化

在开关电源（如反激、逆变器）中，磁性元件的损耗主要分为两大类：铁损（Core Loss，磁芯损耗）和铜损（Copper Loss，绕组损耗）。

在面试中，建议按照“分类解释 -> 评估方法(结合实例) -> 优化策略”的逻辑来回答。

一、铁损

铁损是指交变磁场在磁芯材料内部产生的能量损耗，它主要由两部分组成：

1. 组成部分

磁滞损耗 (Hysteresis Loss)：
原理：磁芯内部的“磁畴”随着外部交流电流产生的交变磁场不断翻转。磁畴相互摩擦产生热量。这部分损耗与B-H磁滞回线的面积成正比。
特点：在低频段占主导，与开关频率 $f$ 和磁通密度变化量 $\Delta B$ 正相关。
涡流损耗 (Eddy Current Loss)：
原理：变化的磁场在磁芯内部感应出电压，由于磁芯材料本身有一定的导电率，会在磁芯内部产生闭合的环形电流（涡流），像电磁炉一样发热。
特点：在高频段极剧增加，与开关频率的平方 $f^2$ 和磁芯厚度（截面积）有关。

2. 如何评估铁损？

经验公式法（斯坦梅茨方程 Steinmetz Equation）：工业界最常用的评估公式是： $$
P_{cv} = K \cdot f^\alpha \cdot (\Delta B)^\beta \quad (\text{单位：} mW/cm^3)
$$ 其中 $K, \alpha, \beta$ 是磁芯厂家给出的材料常数（受温度影响），$f$ 是工作频率，$\Delta B$ 是交流磁通密度摆幅。计算出单位体积损耗 $P_{cv}$ 后，再乘以磁芯有效体积 $V_e$ 即可得到总铁损 $P_{core}$。
查阅厂家手册 (Datasheet)：工程师在实际工作中也常直接查看厂家提供的“损耗曲线 (Core Loss Curve)”，通过横坐标 $B$ 和对应频率曲线直接读出单位体积损耗。

3. 工程计算实例：60W反激变压器铁损评估

为了更直观地理解，我们结合上述概念与公式，以一个 60W 的反激变压器为例进行具体评估：

① 确定 Steinmetz 常数：对于典型的 PC40 铁氧体材质，在 $100^\circ\text{C}$ 时，常数大致为：$K \approx 12$ (针对频率单位 kHz 和磁通单位 T)， $\alpha \approx 1.3$， $\beta \approx 2.5$。
② 计算交流磁通摆幅 $\Delta B$：反激电源工作在单向磁化状态，磁通密度从 $B_{valley}$ 变化到 $B_{peak}$。引起磁滞损耗发热的交流摆幅 $\Delta B$ 为：
$$
\Delta B = B_{peak} – B_{valley} = \frac{L_p \times (I_{peak} – I_{valley})}{N_p \times A_e} = \frac{L_p \times \Delta I}{N_p \times A_e}
$$
已知该设计中 $I_{peak} = 1.469\text{ A}$，电流纹波率 $K_{rp} = 0.45$，因此纹波电流 $\Delta I = 1.469 \times 0.45 \approx 0.661\text{ A}$。代入变压器参数 ($L_p = 1.44\text{ mH}$, $N_p = 100$, EE28截面积 $A_e = 86 \text{ mm}^2 = 86 \times 10^{-6}\text{ m}^2$)：
$$
\Delta B = \frac{1.44 \times 10^{-3} \times 0.661}{100 \times 86 \times 10^{-6}} \approx 0.11 \text{ T}
$$
(注意：此时磁芯的最大绝对磁通密度 $B_{max}$ 约为 0.25T，这决定了磁芯是否饱和；但决定铁损发热的是交流摆幅 $\Delta B = 0.11\text{ T}$。)
③ 计算单位体积损耗与总磁损耗：将 $\Delta B = 0.11\text{ T}$ 和开关频率 $f_s = 65\text{ kHz}$ 代入 PC40 的近似方程： $$
P_{cv} \approx 12 \times 65^{1.3} \times 0.11^{2.5} \approx 12 \times 228 \times 0.004 \approx 10.9 \text{ mW/cm}^3
$$ 查阅 EE28 的规格书，其有效体积 $V_e \approx 4150 \text{ mm}^3 = 4.15 \text{ cm}^3$。总磁芯损耗计算为： $$
P_{core} = P_{cv} \times V_e = 10.9 \times 4.15 \approx 45.2 \text{ mW} = 0.045 \text{ W}
$$
④ 评估结论：计算出的磁芯损耗仅 0.045 W，对于 60W 电源微乎其微。这也证明了当初选取 $K_{rp} = 0.45$ 和限制 $B_{max}$ 的合理性。如果 $K_{rp}$ 选得过大（趋于深度 DCM 断续），会导致 $\Delta I$ 和 $\Delta B$ 剧增。因为损耗与 $\Delta B$ 的 2.5 次方成正比，铁损将会呈指数级恶化，导致磁芯严重发烫。

4. 如何优化铁损？

材料选择（最关键）：高频应用首选电阻率极高的铁氧体 (Ferrite)，几乎没有涡流损耗。低频大电流可选金属磁粉芯。
降低 $\Delta B$：增加初级匝数 $N$ 或选择截面积 $A_e$ 更大的磁芯。同时合理设计 $K_{rp}$，避免纹波电流过大。
控制工作温度：利用磁芯（如PC40）在 80℃~100℃ 时损耗出现“谷值”的特性，设计合理的散热区间。

二、铜损

铜损是指电流流过变压器或电感绕组导线时产生的焦耳热。

1. 组成部分

直流铜损（DC）：
原理：最基本的欧姆定律， $$
P_{DC} = I_{rms}^2 \cdot R_{DC}
$$ ($I_{rms}$为绕组电流有效值，$R_{DC}$为导线直流电阻)。
交流铜损（AC）：高频下，导线的等效电阻 $R_{AC}$ 会远大于 $R_{DC}$，主要由两大效应引起：
趋肤效应：高频电流集中在导线表面流动，中心电流密度很低，导致“有效导电截面积”减小。
邻近效应：相邻导线产生的交变磁场会改变导线内部电流分布。在多层绕组中，邻近效应导致的交流阻抗飙升往往比趋肤效应更明显。

2. 如何评估与优化铜损？

对抗趋肤效应 -> 使用利兹线或铜箔：先计算当前频率下的趋肤深度：$\delta \approx \frac{66.1}{\sqrt{f}}$ (mm)。要求单根导线的直径必须小于 $2\delta$。如果所需过流面积大，必须用多股极细漆包线绞合的利兹线代替单根粗线。
对抗邻近效应 -> 采用三明治绕法：邻近效应根源在于绕组层数过多导致磁动势（MMF）累积。采用三明治绕法（初级一半 -> 次级 -> 初级另一半），可打破磁动势累积，极大降低交流等效电阻，同时有效降低漏感。
减少层数：尽量控制每组绕组层数，超过3-4层的实心线交流损耗会极其严重。

3. 面试追问：趋肤效应、邻近效应与三明治绕法

趋肤效应的产生原理：导线中流过高频交流电时，导线内部的交变磁场会感生涡流。这个涡流的方向会削弱导体中心区域的电流、增强表面区域的电流，于是电流“挤”到导线表层流动。频率越高，电流可进入导体内部的深度越小，等效导电截面积越小，交流电阻越大。

铜导线常用的趋肤深度估算为：

$$
\delta \approx \frac{66.1}{\sqrt{f}}\text{ mm}
$$

其中 $f$ 用 Hz 代入。65kHz 时：

$$
\delta \approx \frac{66.1}{\sqrt{65000}} \approx 0.26\text{ mm}
$$

所以单根导线直径最好小于 $2\delta$，也就是约 $0.52\text{ mm}$。如果电流很大，不要直接上很粗的单根线，而应使用多股并绕、利兹线或铜箔。

邻近效应的产生原理：导线旁边还有其他高频电流导体时，邻近导体产生的交变磁场会改变本导线内部的电流分布，使电流集中在某一侧或某些边缘。多层绕组中，磁动势逐层累积，邻近效应可能比趋肤效应更严重，表现为绕组发热明显、交流电阻远大于直流电阻。

三明治绕法的优点：

原边和副边交错排布，耦合更紧，漏感显著降低。
MOSFET 关断尖峰减小，RCD 吸收损耗降低，EMI 更容易处理。
磁动势分布更均匀，有机会降低部分交流铜损。
大电流低压输出时，副边与原边贴近，瞬态响应和交叉调整率通常更好。

三明治绕法的缺点：

原副边重叠面积增大，寄生电容上升，共模噪声可能变重。
安规绝缘更难处理，需要胶带、挡墙、三重绝缘线或足够爬电距离。
绕制工艺更复杂，一致性和成本更难控制。
分层后引出线更多，窗口利用率可能下降。

面试回答时要抓住一句话：三明治绕法主要是用更紧的耦合换更低漏感，但代价是更高原副边寄生电容和更复杂的安规工艺。

第十章 RCD 吸收电路设计与参数计算

MOSFET 关断瞬间，变压器初级漏感能量无法传递至次级，会与寄生电容谐振产生高压尖峰，极易击穿 MOSFET。需在初级并联 RCD 吸收电路（电阻 R、电容 C、二极管 D）消耗该能量。

补充：`flyback .jpg` 这张笔记实际记录了什么？

这张手写笔记真正想说明的是：反激变压器不是一个理想变压器，实际分析关断尖峰和振铃时，要把它拆成“有用的励磁电感”和“讨厌但不可避免的寄生参数”。

笔记里把反激变压器拆成了几个等效部分：

$L_m$：励磁电感，代表反激真正用来储能并向次级传能的部分。
$L_k$ 或 $L_{lk}$：漏感，代表没有耦合到次级的那部分寄生电感。
$C_p$：原边侧寄生电容或等效并联电容。
$C_{ds}$：MOSFET 漏源寄生电容。
次级二极管和输出电容：代表关断时能量释放到输出端的路径。

先把最重要的边界说清楚：反激正常传能靠 $L_m$，不是靠 $L_k$。 MOSFET 导通时，输入能量主要存进 $L_m$；MOSFET 关断后，$L_m$ 通过副边二极管把能量送到输出。漏感 $L_k$ 是没有耦合到副边的那一小部分磁能，它不能正常传给负载，只会在 MOSFET 关断瞬间制造尖峰、振铃、吸收损耗和 EMI。

笔记中的核心意思可以按时间顺序理解，但要把两类振铃分清楚：

MOSFET 刚关断时：$L_m$ 的电流通过理想耦合反映到副边，副边二极管导通，主能量送到输出端。
同一瞬间，$L_k$ 没有副边通路：漏感电流不能突变，只能去给 MOSFET 的 $C_{ds}$、绕组寄生电容 $C_p$ 和 RCD 吸收网络充电，所以漏极电压出现很尖的高频尖峰。
DCM 退磁结束后：副边二极管关断，主能量已经释放完，漏极节点会围绕输入母线电压发生谷底振铃。这个阶段主要是励磁电感 $L_m$ 和漏极等效电容 $C_{eq}$ 谐振，不应简单说成“漏感振铃”。

关断瞬间的漏感尖峰频率大致由 $L_k$ 和漏极等效电容决定：

$$
f_{lk}\approx\frac{1}{2\pi\sqrt{L_k C_{eq}}}, \quad C_{eq}\approx C_{ds}+C_p
$$

而 DCM 退磁结束后的 valley ringing 通常用下面这个近似来理解：

$$
f_{valley}\approx\frac{1}{2\pi\sqrt{L_m C_{eq}}}
$$

因为 $L_m$ 远大于 $L_k$，所以退磁后的谷底振铃频率通常明显低于关断瞬间的漏感尖峰振铃频率。

图里还写了漏感能量：

$$
P_{lk}=\frac{1}{2}L_k I_{pk}^2 f_s
$$

这表示每个周期漏感中储存的能量约为 $\frac{1}{2}L_k I_{pk}^2$，乘以开关频率就是漏感相关的功率规模。RCD 吸收、电压尖峰和吸收电阻发热，基本都围绕这部分能量展开。

所以这张笔记对工程理解最有用的结论是：减小漏感可以同时减小 MOSFET 尖峰、RCD 发热和 EMI；但漏感不是越小就影响反激传能，反激传能看的是励磁电感、气隙和副边释放路径。

前置已知核心参数：

最大直流输入电压 ($V_{dc(max)}$)：373 V
反射电压 ($V_{or}$)：90 V
初级峰值电流 ($I_{peak}$)：1.469 A
开关频率 ($f_s$)：65 kHz
初级电感量 ($L_p$)：1.44 mH

步骤 1：预估与测量初级漏感 ($L_{leak}$)

实际测量方法：使用 LCR 电桥，短路变压器的所有次级与辅助绕组，此时测得的初级电感量即为漏感。
预估取值：良好三明治绕法的 EE28 变压器，漏感通常为初级电感的 1% ~ 2%。此处按 1.4% 计算：

$$
L_{leak} = 1.44 \text{ mH} \times 0.014 \approx 20 \mu\text{H}
$$

如果实测漏感是前文提到的 $4 \mu\text{H}$，RCD 计算必须以实测值为准。下面继续用 $20 \mu\text{H}$ 做偏保守的计算示例；若代入 $4 \mu\text{H}$，单纯漏感功率约为 $0.28\text{ W}$，总吸收功耗约为 $0.7\text{ W}$，对应的 $R_{clamp}$ 会明显变大，不能直接套用下方 6.8kΩ 的结果。

步骤 2：设定电容钳位电压 ($V_{clamp}$)

在 RCD 电路中，当二极管导通时，吸收电容 $C$ 是直接并联在变压器初级绕组两端的。

这意味着，电容两端的电压（也就是文档中定义的 $V_{clamp}$）实际上等于“反射电压”加上“漏感尖峰电压”。

MOSFET 关断时承受的最大电压：$V_{ds(max)} = V_{dc(max)} + V_{clamp}$

下限：必须大于反射电压 $V_{or}$ (90V)，否则会误吸收主功率导致异常发热。
上限：受 MOSFET 耐压限制。如果选用 650V 管，按 80% 降额约为 520V，则 $V_{clamp(max)} = 520\text{V} – 373\text{V} = 147\text{V}$，此时 150V 已经贴近上限；如果实际使用 900V 等更高耐压 MOSFET，则 150V 钳位会有更充足裕量。

结论：取 $V_{clamp} = 150 \text{ V}$（约为 $V_{or}$ 的 1.6 倍）。此时最高 $V_{DS}$ 约为 $373 + 150 = 523\text{V}$，若采用 650V MOSFET 需要重新确认降额策略和尖峰裕量；若采用 900V MOSFET 则更稳妥。

步骤 3：计算 RCD 吸收电路总功耗 ($P_{snubber}$)

注意：RCD 消耗的不仅是漏感能量，还包含钳位导通期间 $V_{or}$ 强制充入电容的能量。总功耗公式为：
$$
P_{snubber} = \frac{1}{2} L_{leak} \cdot I_{peak}^2 \cdot f_s \times \frac{V_{clamp}}{V_{clamp} – V_{or}}
$$

单纯漏感功率：$P_{leak} = 0.5 \times (20 \times 10^{-6}) \times 1.469^2 \times 65000 \approx 1.40 \text{ W}$
倍增因子：$\frac{150}{150 – 90} = 2.5$

$$
P_{snubber} = 1.40 \text{ W} \times 2.5 = 3.5 \text{ W}
$$

步骤 4：计算并选择吸收电阻 ($R_{clamp}$)

$$
R_{clamp} = \frac{V_{clamp}^2}{P_{snubber}} = \frac{150^2}{3.5} \approx 6428 \ \Omega
$$

选型建议：取标称值 $6.8\text{ k}\Omega$。实际功耗达 3.5W，必须选用 5W 或 7W 线绕/金属氧化膜电阻，或用两颗 $15\text{ k}\Omega / 3\text{W}$ 并联散热。

步骤 5：计算并选择吸收电容 ($C_{clamp}$)

设定允许的电容电压纹波 $\Delta V_{clamp} = 15\text{ V}$（取 $V_{clamp}$ 的 10%）。
$$
C_{clamp} = \frac{V_{clamp}}{R_{clamp} \times \Delta V_{clamp} \times f_s} = \frac{150}{6800 \times 15 \times 65000} \approx 22.6 \text{ nF}
$$
选型建议：取标称值 $22\text{ nF}$ (223) 或 $33\text{ nF}$ (333)。选用耐压 400V 或 630V 的 CBB 薄膜电容或高压陶瓷电容（MLCC）。

步骤 6：钳位二极管 ($D_{clamp}$) 选型

二极管反向耐压需满足：$V_{R_diode} = 373\text{V} + 150\text{V} = 523\text{V}$（需选用 600V 以上）。

超快恢复 (Trr < 75ns)：如 UF4007。极速钳位，保护性好，但硬关断易恶化 EMI。
快恢复 (Trr = 150~500ns)：如 FR107。恢复稍慢，利于高频谐振，有效改善 EMI 测试。

结论：推荐使用 FR107 (1A/1000V)。若实测高压尖峰超标，再替换为更快的 UF4007。

最终 RCD 参数汇总

元器件名称	计算值	实际选型推荐	选型规格与注意事项
吸收电阻 ($R_{clamp}$)	$6428 \ \Omega$	$6.8\text{ k}\Omega$	必须使用 5W 铝壳/线绕/氧化膜电阻（或两颗 15kΩ/3W 并联）。
吸收电容 ($C_{clamp}$)	$22.6\text{ nF}$	$22\text{ nF}$ (223)	耐压 400V/630V，首选 CBB 薄膜或高压陶瓷电容。
钳位二极管 ($D_{clamp}$)	$V_{R} > 523\text{V}$	FR107 (1A/1000V)	选用快恢复型，兼顾钳位效果与 EMI 表现。

(附注：实机调试时，需在最高输入电压和满载工况下测试 MOSFET 的 $V_{ds}$ 波形，根据尖峰幅度微调 R 和 C 阻容值。)

第十一章 CVTE 面试追问标准回答：普通定频反激

本章只针对普通定频 PWM 反激来回答，不展开其他控制模式或扩展拓扑。回答时要注意：不要把自己现场猜的内容当成结论。如果没有实测，就说清楚“标准方法是什么、整机上能观察什么、我项目里缺了什么”。

1. 峰值电流控制的工作原理应该怎么答？

回答峰值电流控制时，先讲通用控制逻辑，再讲 UC3842 的具体实现。

普通电压模式控制是：输出电压采样后和基准比较，误差放大器输出一个控制量，再把这个控制量和固定锯齿波比较，得到 PWM 占空比。也就是说，电压模式直接控制的是占空比。电感电流或变压器原边电流只是在功率级里被动响应，电流信息通常不直接参与每个周期的 PWM 关断决策。

峰值电流模式是在电压外环里面再加一个快速电流内环。输出电压误差不再直接决定占空比，而是先变成一个峰值电流指令。每个开关周期开始时 MOSFET 导通，原边电流上升；当采样到的原边电流达到这个峰值电流指令时，MOSFET 立即关断。这样控制器每个周期直接限制的是原边峰值电流，占空比是由“电流爬升到阈值需要多久”自然决定的。

所以峰值电流模式的通用逻辑是：

电压外环：输出电压偏低，误差放大器提高电流指令；输出电压偏高，误差放大器降低电流指令。
电流内环：检测电感电流或开关管电流，当电流上升到指令值时，结束当前导通时间。
结果：输出调节最终还是为了稳压，但每个周期的 PWM 是由峰值电流比较来关断的。

放到 UC3842 上就是：RT/CT 产生固定频率时钟，每个周期开始时置位锁存器，6 脚驱动 MOSFET 开通；MOSFET 源极采样电阻把原边电流变成电压送到 ISENSE 脚；COMP 脚电压来自电压外环，等效为峰值电流阈值；当 ISENSE 电压达到 COMP 对应阈值时，PWM 锁存器复位，MOSFET 关断。

一句话：电压模式是误差电压和锯齿波比较来定占空比；峰值电流模式是误差电压先变成电流峰值指令，再由电流采样达到阈值来关断 MOSFET。

峰值电流模式的优点是输入电压扰动响应快、逐周期限流天然好做、功率级从控制角度少一个电感极点，环路补偿相对容易。缺点是对电流采样噪声敏感，且在 CCM、占空比大于 50% 时可能出现次谐波振荡，需要斜坡补偿。

2. 普通 UC3842 反激是定频还是变频？

普通 UC3842/UC3843 反激是定频 PWM。频率由 RT/CT 决定，闭环主要调节占空比和峰值电流。轻载时某些电路可能因为跳周期、间歇工作、辅助供电或保护状态表现出不连续脉冲，但这不等于它的基本控制方式变成了变频控制。

如果面试官问“能不能做变频”，可以答：反激拓扑可以做成变频，但那需要对应的控制策略和芯片。以我这个 UC3842 普通反激为例，按定频 PWM 来分析。

3. 变频轻载效率高，为什么普通方案还要定频？为什么不全程变频？

先区分工况。变频或降频通常是在轻载、空载时更有优势，因为负载功率很小，固定频率下每个周期的驱动损耗、开关损耗、磁芯损耗和控制芯片消耗占比变大。降低开关频率或间歇工作，可以减少单位时间的开关次数，所以轻载效率会提高。

但中载、重载不一定是“频率越变越高效”。普通定频 PWM 在中重载有几个工程优势：

磁件和环路更容易设计：固定频率下，变压器损耗、输出滤波、环路补偿和纹波设计都有明确工作点。
EMI 更可控：定频的噪声频谱集中，滤波器更容易针对固定频点设计；全程变频会让频谱分散，EMI 验证更复杂。
纹波和动态响应更稳定：频率乱跑时，输出纹波、电流峰值和控制环路特性都会随工况变化。
避免进入音频噪声区域：轻载降频如果落到可听频段，磁件可能啸叫；实际控制会限制频率范围或采用跳周期策略。
普通 UC3842 本身就是定频控制器：它的 RT/CT 决定固定频率，不是为全范围变频优化的控制架构。

所以更准确的回答是：轻载变频/降频能提高效率，但普通离线定频反激在中重载更容易保证纹波、EMI、环路和磁件设计。实际产品常常是中重载保持定频或近似定频，轻载再降频、跳周期或间歇工作，而不是全范围都变频。

如果面试官问“为什么不全程定频”，可以补一句：全程定频在轻载会有固定开关损耗，待机效率和空载功耗不占优势，所以很多电源会在轻载引入降频或跳周期。

4. 反激变压器设计步骤怎么答？

可以按下面顺序讲：

明确输入输出规格：输入电压范围、输出电压电流、功率、效率、开关频率。
选择反射电压 $V_{or}$，在 MOSFET 耐压、次级二极管耐压、占空比和 RCD 损耗之间折中。
根据最低输入电压和 $V_{or}$ 计算最大占空比 $D_{max}$。
选择纹波系数 $K_{rp}$，确定工作在 DCM、临界还是 CCM 偏连续的状态。
计算原边峰值电流、谷底电流和 RMS 电流。
根据 $V=L\frac{di}{dt}$ 计算初级电感量 $L_p$。
根据 $V_{or}=n(V_o+V_d)$ 计算匝比。
用 AP 法初选磁芯，再结合窗口面积、安规距离、绕制可行性、温升和成本确定具体型号。
根据 $B_{max}=\frac{L_p I_{pk}}{N_p A_e}$ 计算原边最少匝数，并反算实际 $B_{max}$。
计算次级绕组和辅助绕组匝数。
根据 RMS 电流、电流密度、趋肤效应和邻近效应选择线径、股数和绕法。
设计气隙，让实际 $L_p$ 达到目标值。
打样后测试 $L_p$、漏感、耐压、温升、效率、输出纹波、$V_{DS}$ 应力和 RCD 温升。

5. 为什么选 EE28？EE、PQ、EQ、SQ 怎么答？

AP 法只能说明磁芯面积乘积是否够用，不能单独决定磁芯型号。选磁芯还要看窗口能不能绕下、安规绝缘、结构高度、漏感目标、温升、成本和供应链。

EE 磁芯通用、便宜、资料多、骨架好买，适合实验室打样。PQ 磁芯通常功率密度更好、平均匝长较短、窗口和磁路更适合开关电源，但具体还要看型号和窗口是否够。EQ、ER、扁平类磁芯更适合低高度场合，但绕制、安规和成本会更敏感。SQ 这类磁芯要看具体结构和骨架，不能只凭名字判断。

比较稳的回答是：我先用 AP 法确定磁芯尺寸下限，再结合打样可获得性、窗口空间、安规绝缘和成本。这个 60W 项目选择 EE28，是因为它 AP 有裕量、资料成熟、骨架容易买，适合快速验证。

6. 漏感怎么测？

用 LCR 电桥或阻抗分析仪。

测励磁电感 $L_p$ 时，其他绕组开路，测初级电感。测原边漏感时，把所有次级绕组和辅助绕组短路，再测初级电感。这样理想耦合部分被次级短路反射掉，剩下主要就是折算到原边的漏感。

注意短路线要尽量短，测试频率、测试电平和夹具都会影响结果。漏感测量不是拿示波器直接测出来的。

7. 磁芯饱和怎么测？示波器是不是标准方法？

示波器不是测磁芯饱和参数的标准仪器。示波器可以在整机运行时看原边电流波形，用来判断有没有饱和迹象，但它不能直接给出标准的饱和电流或 B-H 曲线。

更标准的方法是：

带 DC Bias 的电感测试：用带直流偏置功能的 LCR 电桥、阻抗分析仪或磁性元件测试仪，给绕组叠加直流电流，观察电感量随偏置电流增加的下降曲线。当电感量明显下降时，说明工作点进入 B-H 曲线的非线性区，接近饱和。
B-H 曲线测试：用磁性元件测试设备或积分法测试磁滞回线，直接看 $B$-$H$ 关系和饱和拐点。

整机上用示波器能看的是现象：如果原边电流在 MOSFET 导通后段斜率突然变陡、CS 波形异常上翘、逐周期限流频繁触发，同时 $V_{DS}$ 尖峰和温升变大，就说明可能接近饱和。但这属于运行状态判断，不是标准饱和参数测试。

8. 电感量下降一定是饱和吗？

不一定。饱和会导致等效电感量下降，但电感量下降不一定都是饱和。

可能原因包括：温度变化导致磁导率变化，直流偏置让工作点进入非线性区，气隙加工误差，装配应力，测试频率和测试电平不同，夹具和短路线引入误差，甚至绕组局部问题。

标准回答可以这样说：饱和会表现为电感下降、电流斜率变陡，但电感下降不是饱和的充分条件。要结合 DC Bias 曲线、B-H 曲线、原边电流波形、温升和实际工况判断。

9. MOSFET 电压应力由哪几部分构成？

普通反激 MOSFET 关断时的主要应力可以写成：

$$
V_{DS(max)} \approx V_{dc(max)} + V_{or} + V_{spike}
$$

其中 $V_{dc(max)}$ 是最高输入时的直流母线电压，$V_{or}$ 是次级输出折算到原边的反射电压，$V_{spike}$ 主要来自漏感能量与寄生参数引起的尖峰和振铃。

实际选 MOSFET 时，还要考虑温度降额、尖峰裕量、雪崩能力、RCD 钳位效果和批量差异。

10. VDS 波形怎么描述？

按普通定频反激说：

MOSFET 导通时，漏极被拉到热地附近，$V_{DS}$ 很低。
MOSFET 关断瞬间，原边电压反向，$V_{DS}$ 上升到 $V_{dc}+V_{or}$。
漏感能量叠加在这个平台上形成尖峰，并与 MOSFET $C_{oss}$、绕组寄生电容、RCD 回路寄生参数产生高频振铃。
如果当前工况是 DCM，次级电流降到零后，反射电压平台消失，$V_{DS}$ 会围绕 $V_{dc}$ 自由振荡。
如果当前工况是 CCM，下一个周期开始前次级电流没有降到零，$V_{DS}$ 会维持在 $V_{dc}+V_{or}$ 附近，没有完整的退磁后自由振荡段。

面试官问“开通前振荡中心值”时，要分清阶段：如果是 DCM 退磁结束后的自由振荡，中心值接近 $V_{dc}$；如果还在次级导通平台，则在 $V_{dc}+V_{or}$ 附近。

11. 改善 MOSFET 电压应力有哪些办法？

可以分层回答：

变压器层面：优化绕法、缩短引线、改善耦合，降低漏感。
参数层面：合理选择反射电压 $V_{or}$，不能为了占空比把 MOSFET 平台电压抬太高。
吸收层面：调整 RCD、TVS 或其他钳位电路，让漏感尖峰受控。
PCB 层面：缩小主开关回路和 RCD 回路面积，降低寄生电感。
器件层面：选耐压、雪崩能力、$C_{oss}$、导通电阻和热性能合适的 MOSFET。

12. 假设把漏感做到非常小，会不会有问题？

先把边界说清楚：漏感不是反激正常传能需要的电感。反激正常传能靠励磁电感储能、次级释放；漏感是没有耦合到次级的寄生电感。

因此如果只从理想电路看，漏感越小，MOSFET 关断时由漏感造成的尖峰越小。极限情况下，如果漏感真的为 0，则漏感能量

$$
E_{lk}=\frac{1}{2}L_{lk}I_{pk}^2
$$

也为 0，理论上就没有由漏感能量造成的那一段尖峰，$V_{DS}$ 主要就是从低电平跳到 $V_{dc}+V_{or}$ 平台，再由其他寄生参数决定振铃。RCD 吸收漏感能量的压力会变小，吸收损耗和吸收电阻温升也会下降。

所以不能说“漏感太小会导致反激不能传能”，这个说法是错的。反激需要的是励磁电感和气隙储能，不是漏感储能。

但面试官问的是“假设把漏感做到非常小，会不会有问题”，工程上要继续补充：实际设计中漏感通常不可能单独变小，它往往是通过更紧耦合、更多交错绕组、原副边更大重叠面积换来的。这样会带来其他寄生参数和工艺问题。

可能出现的现象是：

漏感尖峰会明显减小：$V_{DS}$ 上原本由漏感能量造成的尖峰下降，RCD 吸收能量变少，这是正面效果。
原副边寄生电容可能增大：耦合越紧，原副边重叠面积越大，寄生电容越大。共模噪声更容易从原边开关节点耦合到副边，EMI 可能变差。
波形可能从“大尖峰”变成“高频小振铃”：漏感小了，漏感能量少了，但 $C_{oss}$、绕组电容、布局电感还在，振铃不一定完全消失，只是能量、频率和形态变化。频率可能更高，对探头接地、PCB 布局和 EMI 更敏感。
次级侧边沿可能更硬：耦合很紧时，关断后的能量转移更快，次级二极管电流变化率可能变大，次级整流器的反向恢复、振铃和 EMI 需要关注。
安规和绕制工艺更难：多层交错、三明治绕法会增加绝缘胶带、挡墙、三重绝缘线和引出线处理难度，窗口利用率也可能下降。

所以比较完整的回答是：理想上漏感越小，漏感尖峰越小，这是好事；但实际把漏感压得很低通常要牺牲寄生电容、EMI、安规和工艺。漏感不是越大越好，也不是为了传能必须保留，而是要在电压尖峰、寄生电容、EMI 和制造可行性之间折中。

13. 反激输出电压虚高，可能是什么原因？

如果反激电源在空载或轻载时输出电压偏高，优先怀疑负载太轻导致闭环调节进入边界状态，而不是马上判断变压器或芯片坏了。

普通反激在轻载、空载时，每个周期需要传递的能量很小，控制芯片会把占空比或峰值电流压到很低；如果已经接近最小导通时间、最小脉宽、间歇工作或跳周期边界，环路就可能不再像中重载时那样连续平滑地调节。此时输出端电容被偶发脉冲充电，但负载消耗很小，电压就容易出现偏高、波动或恢复很慢的现象。

常见原因可以按下面排查：

空载或轻载功耗太小：输出没有足够的泄放通路，电容被充上去后掉得很慢，表现为电压虚高。
假负载不足或没有假负载：可以临时并一个合适的负载电阻，看输出电压是否恢复正常。如果加负载后正常，基本说明问题和轻载/空载工况有关。
反馈环路在轻载下工作点不合适：TL431、光耦电流太小，可能进入非线性区，导致反馈不够稳定或调节精度变差。
辅助绕组供电和输出绕组耦合误差：如果芯片供电、反馈取样或多路输出依赖辅助绕组，轻载时交叉调整率会变差，某一路电压可能偏高。
控制芯片轻载模式影响：部分芯片会进入 burst mode、skip cycle 或降频模式，输出电压纹波和峰值会比正常负载时更明显。

所以面试或调试时可以这样说：反激输出电压空载虚高，常见原因是轻载下能量消耗太小、假负载不足、反馈环路电流太低或控制器进入间歇工作。判断方法是先加一个合适负载，看电压是否回落；如果带载后正常，就重点检查假负载、反馈环路轻载工作点和芯片轻载模式。

目录
